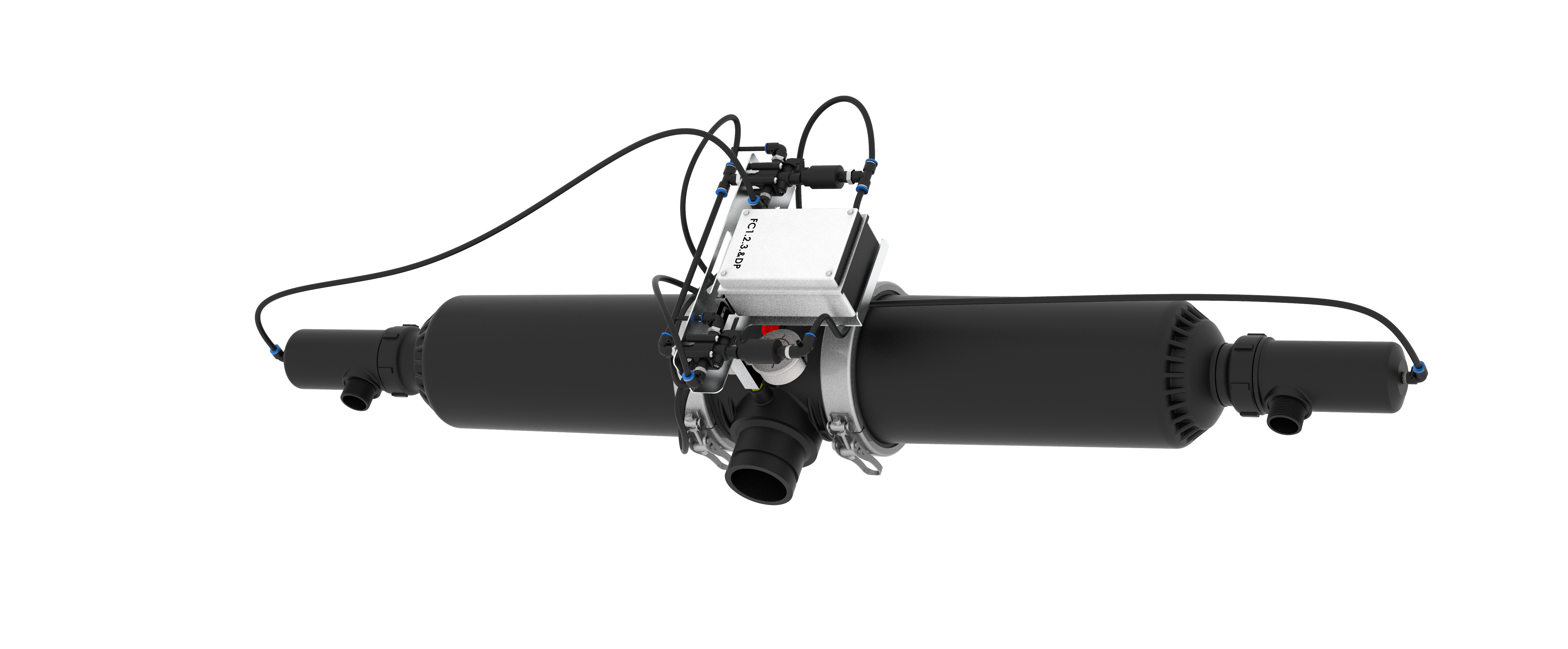

Os filtros Aytok Hydrofilt VBE/CVBE são filtros de retrolavagem totalmente automáticos controlados eletronicamente. Para este processo, bastará bombear a água e não será necessária nenhuma energia adicional. No entanto, a unidade de controle eletrônico deve ser alimentada por uma bateria interna para detectar a sujeira e iniciar a retrolavagem. Graças à pressão criada pela força da água da bomba, é realizada uma retrolavagem totalmente automática e todos os elementos filtrantes são limpos automaticamente. O processo de filtragem continua enquanto este mecanismo de retrolavagem está funcionando. A água suja gerada neste processo é descarregada automaticamente durante a retrolavagem. Levando em consideração esses aspectos, a série VBE e sua versão de corpo inox (CHBE) são filtros totalmente automáticos, mais ágeis e eficientes que os sistemas de retrolavagem manuais e semiautomáticos. Eles também minimizam o tempo de uso e a perda de água.
Características gerais
Material do Corpo: S195T / SS 316L / SS 304 L
Material da ferramenta interna da peneira: SS 304L, PA6GFR30
Pressão Máxima de Trabalho: 10 Bar (145 PSI)
Pressão mínima de trabalho: 2,5 Bar (36 PSI)
Temperatura operacional máxima: 60 °C (140 °F)
Operação de retrolavagem: tempo ou pressão ajustada
Sistema de Controle: Controle Eletrônico (AC/DC)
Sensibilidade de filtragem: 20-2000 mícrons (µ)
Método de pintura: Revestimento eletrostático em pó
Material da pintura: Epóxi-Poliéster

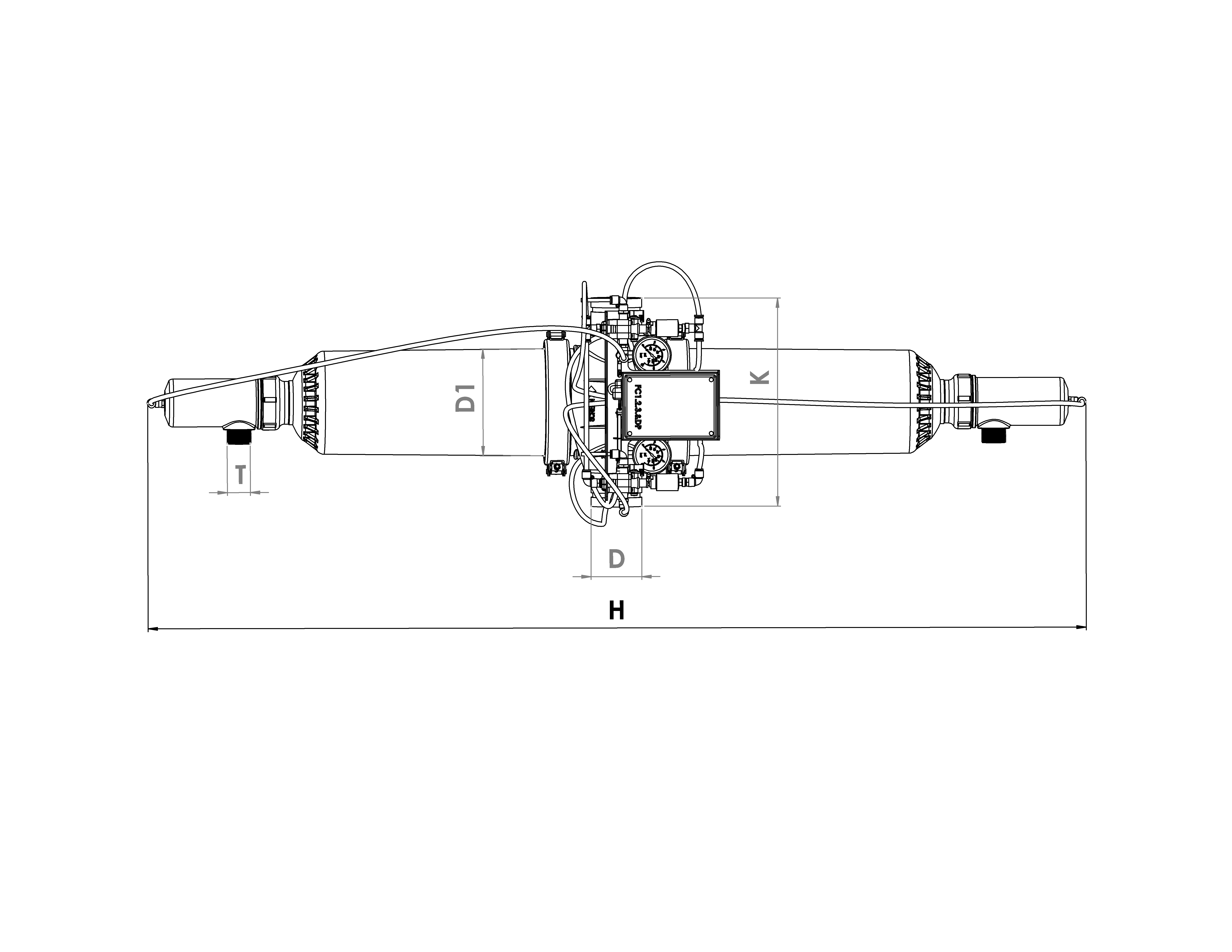

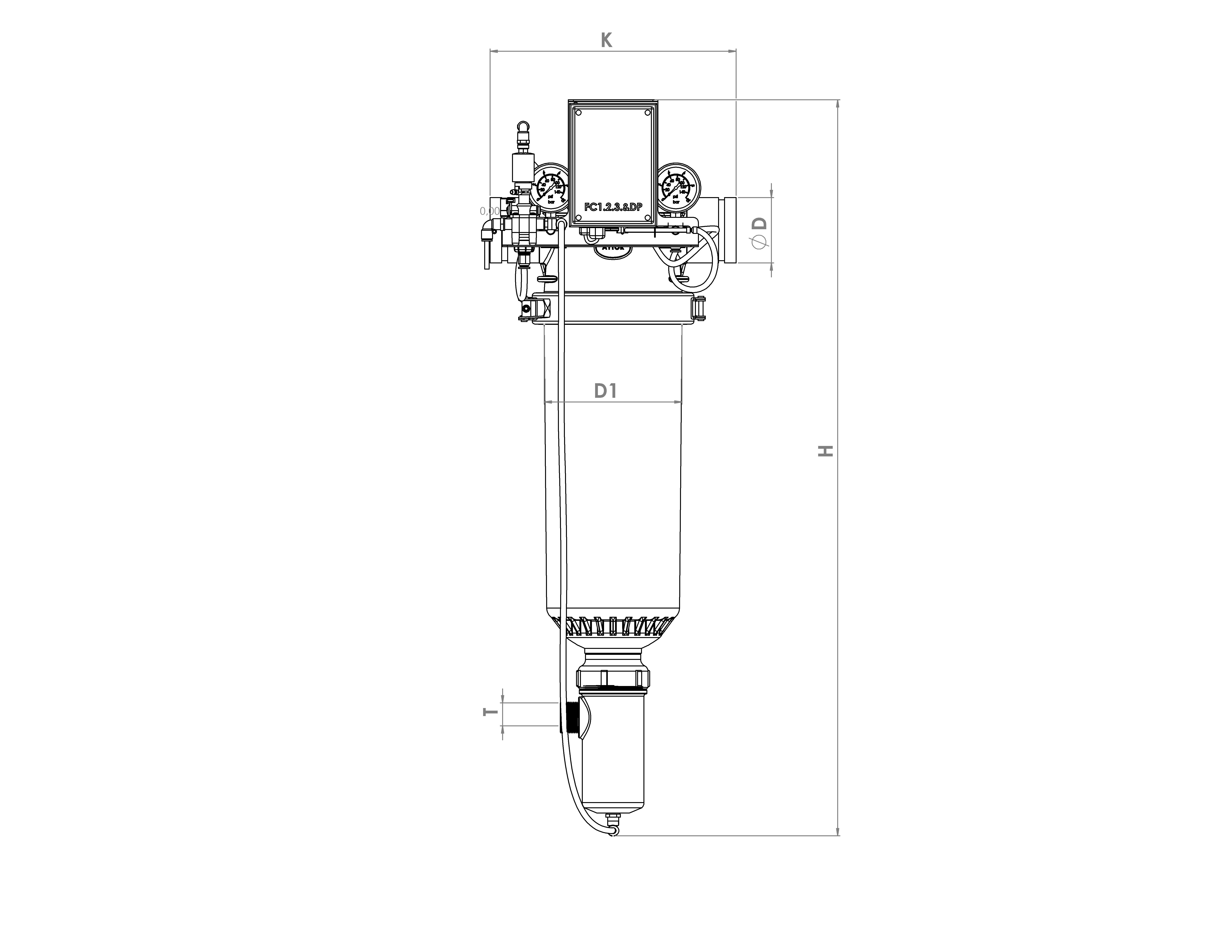

Especificações Técnicas
Princípio de trabalho
A um valor especificado, a unidade de controle de retrolavagem abre a válvula de drenagem e cria uma forte pressão atmosférica de retrolavagem no tubo de drenagem, esse fluxo absorve a sujeira no interior do filtro fazendo um efeito de vácuo nos bicos e retorna o coletor de limpeza passando pelo coletor de limpeza, turbina hidráulica e tubo de drenagem. A queda de pressão na câmara da turbina e a drenagem do pistão fornecem um movimento linear ao coletor de limpeza. Essa rotação e movimento linear garantem que a camada de poluição na superfície interna do filtro seja absorvida pelos bicos. Terminado o processo, o coletor de limpeza retorna automaticamente à sua posição original e o processo de lavagem é concluído. Durante a retrolavagem, o processo de filtração continua. Para que o sistema funcione eficientemente, a pressão de entrada não deve ser inferior a 2 bar (29Psi) durante a retrolavagem.
