| Valf Gövdesi Malzemesi | GGG40 |
| Diyafram Malzemesi | Doğal Kauçuk |
| Minimum Çalışma Basıncı | 1 bar; 14,5 Psi |
| Maksimum Çalışma Basıncı | 16 bar; 232 Psi |
Çalışma Prensibi
Vana Kapanma Modu
Pilot sistem, hat basıncını kontrol odasına (diyaframın üzerindeki bölge) yönlendirdiğinde vana kapanır. Bu basınç, yay kuvveti ile birleşerek hat basıncının yukarı yönlü kuvvetinden daha büyük bir aşağı yönlü kuvvet oluşturur. Oluşan net kuvvet diyaframı aşağı doğru iter ve vana kapanarak sızdırmazlık sağlar.
Vana Açılma Modu
Vanayı açmak için pilot sistem kontrol odasını tahliye eder ve diyafram üzerindeki basıncı serbest bırakır. Kapatma basıncı ortadan kalktığında, hat girişindeki basınç yay kuvvetinden daha güçlü bir yukarı yönlü kuvvet uygular. Bu durum diyaframı yukarı kaldırarak vananın tamamen açılmasını sağlar.
Modülasyon Modu
Modülasyon, vananın basınç veya debiyi düzenlemek amacıyla kısmen açık bir konumda tutulmasıyla gerçekleşir. Pilot sistem bunu kontrol odasındaki basıncı sürekli ayarlayarak sağlar. Hat basıncının yukarı yönlü kuvveti ile kontrol odası basıncı ve yay kuvvetinin oluşturduğu aşağı yönlü kuvvet dengelendiğinde diyafram ara bir konumda kalır ve vana istenilen çıkış basıncı veya debiyi sabit şekilde korur.
AVANTAJLAR
Otonom ve Enerji Gerektirmeyen Çalışma: Yalnızca hattın kendi hidrolik basıncıyla çalışır—harici elektrik veya pnömatik besleme gerektirmez. Bu durum kurulumu kolaylaştırır, işletme maliyetlerini azaltır ve elektrik kesintilerinde bile sürekli çalışmayı sağlar.
Çok Yönlü Çok Fonksiyonlu Kontrol: Tek bir kompakt ünitede açma-kapama kontrolü, basınç düşürme ve debi modülasyonu gibi birden fazla işlevi yerine getirerek sistem tasarımında yüksek esneklik sunar.
Stabil Çıkış Basıncı: Hassas pilot sistemi, giriş basıncı veya debideki dalgalanmalardan bağımsız olarak sabit ve istenilen çıkış basıncını korur, böylece downstream bileşenleri koruma altına alır.
Sağlam Döküm Gövde Yapısı: Ağır hizmet tipi döküm malzemelerden üretilmiştir ve yüksek basınçlı ile zorlu çalışma koşullarında uzun ömürlü performans ve güvenilirlik sağlar.
Entegre Güvenlik Özellikleri: Hat basıncı olmadığında otomatik olarak kapanarak kuru çalışma (dry-run) durumlarında oluşabilecek hasarları önler ve pompaları ile bağlı sistemleri korur.
Döküm Kontrol Vanaları
Kritik Sistemler İçin Sarsılmaz Kontrol.
Karmaşık su sistemlerinde hassas ve güvenilir kontrol bir lüks değil, bir zorunluluktur. Döküm Gövdeli Hidrolik Kontrol Vanalarımız, yalnızca hat basıncının enerjisini kullanarak otonom olarak çalışarak bu kesinliği sağlamak üzere tasarlanmıştır. Basit açma/kapama fonksiyonlarından karmaşık basınç düzenleme ve akış modülasyonuna kadar, bu vanalar sisteminizin çok yönlü ve sağlam çekirdeğini oluşturur ve sulama, belediye su hatları ve endüstriyel proseslerdeki zorlu uygulamalar için idealdir.
GENEL ÖZELLİKLER
| Valf Gövdesi Malzemesi | GGG40 |
| Diyafram Malzemesi | Doğal Kauçuk |
| Minimum Çalışma Basıncı | 1 bar; 14,5 Psi |
| Maksimum Çalışma Basıncı | 16 bar; 232 Psi |

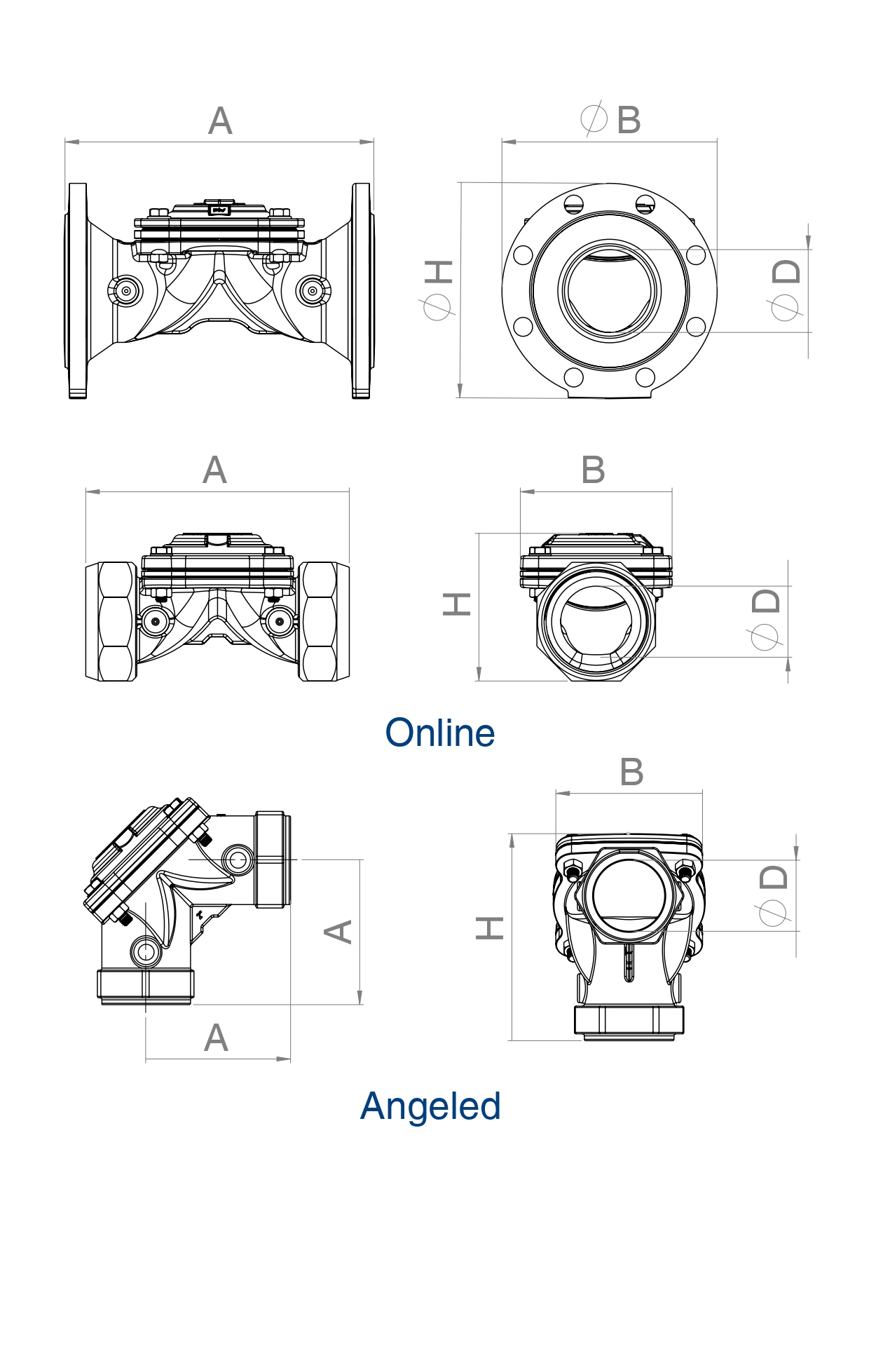

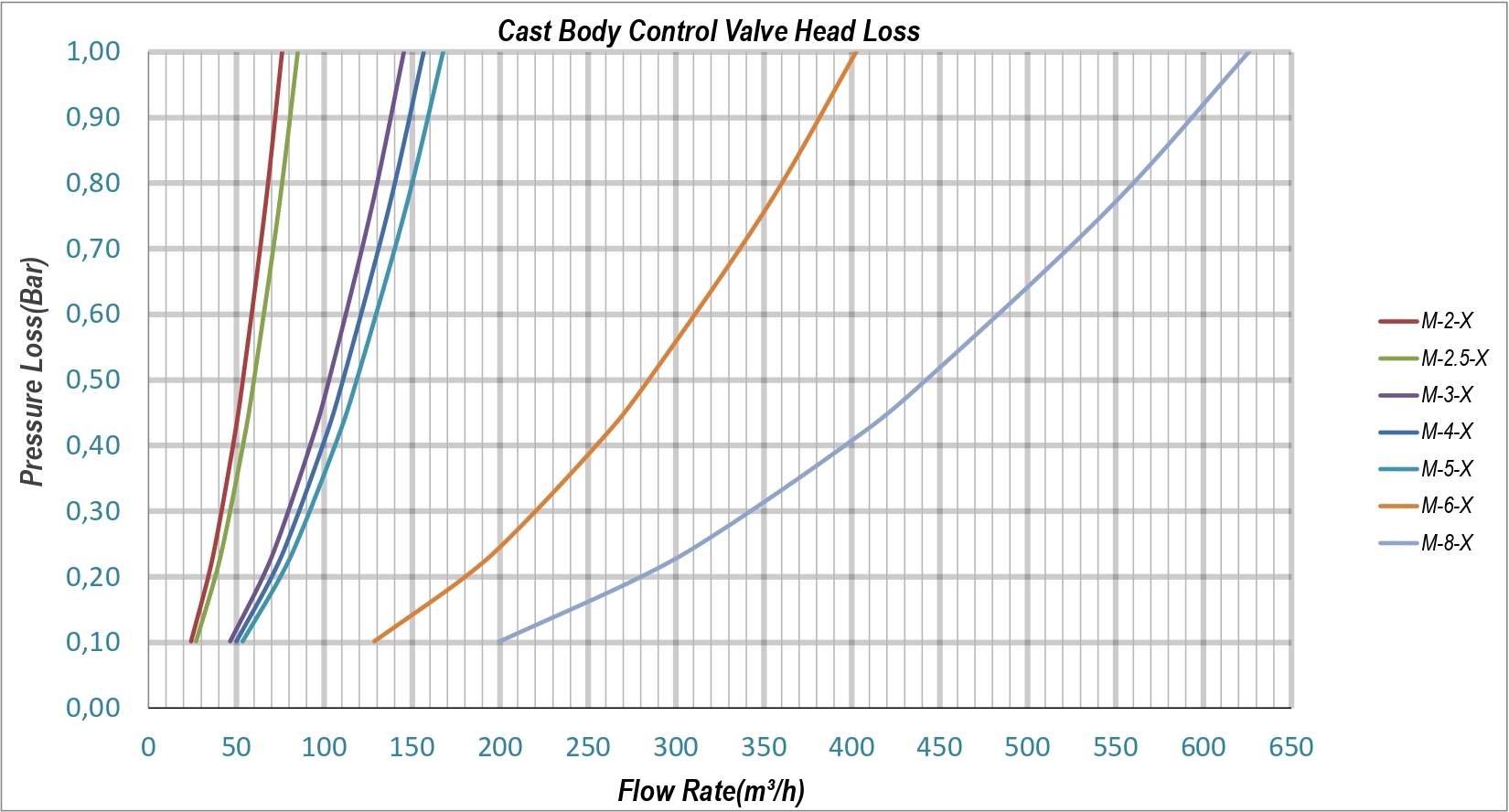

| KOD | Giriş/Çıkış (D) | Bağlantı Tipi | Vana Tipi | Boyutlar (mm) | Maks. Akış Hızı | Çalışma Basıncı Aralığı | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| İnç | DN | A | H | B | m³/h | GPM(US) | Bar | °C (°F) | |||
| M-2-X | 2 | 50 | Threaded | Angled | 105 | 150 | 107 | 40 | 176 | 1-16 | 60(140) |
| M-2-X | 2 | 50 | Threaded | Online | 181 | 101 | 107 | 40 | 176 | 1-16 | 60(140) |
| M-2.5-X | 2 1/2 | 65 | Threaded | Online | 199 | 117 | 107 | 50 | 220 | 1-16 | 60(140) |
| M-3-X | 3 | 80 | Flanged | Online | 278 | 200 | 205 | 80 | 352 | 1-16 | 60(140) |
| M-4-X | 4 | 100 | Flanged | Online | 330 | 223 | 223 | 90 | 396 | 1-16 | 60(140) |
| M-5-X | 5 | 125 | Flanged | Online | 373 | 260 | 260 | 90 | 396 | 1-16 | 60(140) |
| M-6-X | 6 | 150 | Flanged | Online | 401 | 303 | 297 | 90 | 396 | 1-16 | 60(140) |
| M-8-X | 8 | 200 | Flanged | Online | 561 | 335 | 335 | 105 | 462 | 1-16 | 60(140) |
Ürün Detayı
Döküm Kontrol Vanaları
GENEL ÖZELLİKLER
Çalışma Prensibi
Vana Kapanma Modu
Pilot sistem, hat basıncını kontrol odasına (diyaframın üzerindeki bölge) yönlendirdiğinde vana kapanır. Bu basınç, yay kuvveti ile birleşerek hat basıncının yukarı yönlü kuvvetinden daha büyük bir aşağı yönlü kuvvet oluşturur. Oluşan net kuvvet diyaframı aşağı doğru iter ve vana kapanarak sızdırmazlık sağlar.
Vana Açılma Modu
Vanayı açmak için pilot sistem kontrol odasını tahliye eder ve diyafram üzerindeki basıncı serbest bırakır. Kapatma basıncı ortadan kalktığında, hat girişindeki basınç yay kuvvetinden daha güçlü bir yukarı yönlü kuvvet uygular. Bu durum diyaframı yukarı kaldırarak vananın tamamen açılmasını sağlar.
Modülasyon Modu
Modülasyon, vananın basınç veya debiyi düzenlemek amacıyla kısmen açık bir konumda tutulmasıyla gerçekleşir. Pilot sistem bunu kontrol odasındaki basıncı sürekli ayarlayarak sağlar. Hat basıncının yukarı yönlü kuvveti ile kontrol odası basıncı ve yay kuvvetinin oluşturduğu aşağı yönlü kuvvet dengelendiğinde diyafram ara bir konumda kalır ve vana istenilen çıkış basıncı veya debiyi sabit şekilde korur.
AVANTAJLAR
Otonom ve Enerji Gerektirmeyen Çalışma: Yalnızca hattın kendi hidrolik basıncıyla çalışır—harici elektrik veya pnömatik besleme gerektirmez. Bu durum kurulumu kolaylaştırır, işletme maliyetlerini azaltır ve elektrik kesintilerinde bile sürekli çalışmayı sağlar.
Çok Yönlü Çok Fonksiyonlu Kontrol: Tek bir kompakt ünitede açma-kapama kontrolü, basınç düşürme ve debi modülasyonu gibi birden fazla işlevi yerine getirerek sistem tasarımında yüksek esneklik sunar.
Stabil Çıkış Basıncı: Hassas pilot sistemi, giriş basıncı veya debideki dalgalanmalardan bağımsız olarak sabit ve istenilen çıkış basıncını korur, böylece downstream bileşenleri koruma altına alır.
Sağlam Döküm Gövde Yapısı: Ağır hizmet tipi döküm malzemelerden üretilmiştir ve yüksek basınçlı ile zorlu çalışma koşullarında uzun ömürlü performans ve güvenilirlik sağlar.
Entegre Güvenlik Özellikleri: Hat basıncı olmadığında otomatik olarak kapanarak kuru çalışma (dry-run) durumlarında oluşabilecek hasarları önler ve pompaları ile bağlı sistemleri korur.
Güçlü Filtrasyon, Zeki Tasarım.
Kritik Sistemler İçin Sarsılmaz Kontrol.
Karmaşık su sistemlerinde hassas ve güvenilir kontrol bir lüks değil, bir zorunluluktur. Döküm Gövdeli Hidrolik Kontrol Vanalarımız, yalnızca hat basıncının enerjisini kullanarak otonom olarak çalışarak bu kesinliği sağlamak üzere tasarlanmıştır. Basit açma/kapama fonksiyonlarından karmaşık basınç düzenleme ve akış modülasyonuna kadar, bu vanalar sisteminizin çok yönlü ve sağlam çekirdeğini oluşturur ve sulama, belediye su hatları ve endüstriyel proseslerdeki zorlu uygulamalar için idealdir.
DÖKÜMANLAR
| KOD | Giriş/Çıkış (D) | Bağlantı Tipi | Vana Tipi | Boyutlar (mm) | Maks. Akış Hızı | Çalışma Basıncı Aralığı | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| İnç | DN | A | H | B | m³/h | GPM(US) | Bar | °C (°F) | |||
| M-2-X | 2 | 50 | Threaded | Angled | 105 | 150 | 107 | 40 | 176 | 1-16 | 60(140) |
| M-2-X | 2 | 50 | Threaded | Online | 181 | 101 | 107 | 40 | 176 | 1-16 | 60(140) |
| M-2.5-X | 2 1/2 | 65 | Threaded | Online | 199 | 117 | 107 | 50 | 220 | 1-16 | 60(140) |
| M-3-X | 3 | 80 | Flanged | Online | 278 | 200 | 205 | 80 | 352 | 1-16 | 60(140) |
| M-4-X | 4 | 100 | Flanged | Online | 330 | 223 | 223 | 90 | 396 | 1-16 | 60(140) |
| M-5-X | 5 | 125 | Flanged | Online | 373 | 260 | 260 | 90 | 396 | 1-16 | 60(140) |
| M-6-X | 6 | 150 | Flanged | Online | 401 | 303 | 297 | 90 | 396 | 1-16 | 60(140) |
| M-8-X | 8 | 200 | Flanged | Online | 561 | 335 | 335 | 105 | 462 | 1-16 | 60(140) |
