¿Por qué los sólidos en suspensión causan problemas?
Aunque el agua de refrigeración circula en un circuito cerrado, está continuamente expuesta a aportaciones externas: fuentes de agua de reposición, partículas del entorno y los propios productos de desgaste del sistema. La corrosión, las incrustaciones y la proliferación biológica se controlan mediante dosificación química; sin embargo, los sólidos en suspensión no pueden eliminarse por este método y se acumulan con el tiempo.
Los sólidos en suspensión que circulan en los circuitos de agua de refrigeración pueden acumularse con el tiempo en las superficies interiores de las tuberías y en las superficies de transferencia de calor, provocando ensuciamiento (fouling). La capa de ensuciamiento genera una resistencia térmica adicional y reduce el Coeficiente Global de Transferencia de Calor (Overall Heat Transfer Coefficient, U) del sistema. Como resultado, las bombas y los equipos de refrigeración pueden necesitar funcionar durante más tiempo o a mayor carga para obtener el mismo rendimiento de enfriamiento.
Por este motivo, una filtración adecuada:
- Contribuye a mantener más limpias las superficies de transferencia de calor.
- Ayuda a reducir la velocidad de formación del ensuciamiento.
- Puede favorecer intervalos más largos entre operaciones de mantenimiento y limpieza.
- Ayuda a que el sistema de refrigeración mantenga su rendimiento de diseño durante más tiempo.
- Puede contribuir a prevenir un aumento del consumo energético.
Nota: La mejora del rendimiento obtenida variará en función de la calidad del agua, la concentración de partículas, el tipo de partículas, la velocidad de flujo, la temperatura de operación y el diseño del equipo.
Una mayor carga de sólidos en suspensión puede reducir la eficacia de los biocidas e inhibidores de corrosión; puede ser necesario un mayor consumo de productos químicos para obtener el mismo resultado.
Las boquillas obturadas, la contaminación de la balsa de la torre de enfriamiento, donde se acumula el agua del sistema, y las paradas no planificadas son partidas de costo que la filtración puede reducir en gran medida.
Las partículas abrasivas pueden acelerar el desgaste de equipos de alto valor como bombas, válvulas e intercambiadores de calor.
En aplicaciones críticas, mantener la calidad del agua dentro de un rango definido contribuye a reducir el riesgo de paradas no planificadas.
¿Por qué se pierde agua y por qué la filtración es importante también en este punto?
Durante el proceso de enfriamiento se pierde agua inevitablemente. El agua utilizada para reponer estas pérdidas puede contener cantidades variables de sólidos en suspensión y materia disuelta en función de su origen y del pretratamiento aplicado.
Evaporación
Se produce de forma natural durante el proceso de enfriamiento; es la mayor fuente de pérdida de agua.
Purga / Bleeding
Se descarga agua del sistema para mantener la concentración de sales y partículas dentro de límites aceptables.
Arrastre (Drift)
Pequeñas cantidades de gotas de agua pueden ser arrastradas desde el entorno de la torre; limitado en comparación con la evaporación y la purga.
Desbordamiento / Fugas
Desbordamientos de la balsa y fugas; fuentes de pérdida prevenibles con un mantenimiento regular.
Dónde se filtra es tan importante como cuánto se filtra
Existen cuatro enfoques de aplicación principales en los sistemas de refrigeración. El más adecuado depende del caudal, la carga contaminante, la infraestructura existente y las prioridades operativas. En algunos casos, se aplica más de un enfoque en combinación.
Una parte del caudal total de circulación se conduce a través de un circuito independiente. Funciona sin interrumpir la línea de producción y reduce progresivamente la carga total de sólidos en suspensión. El rango del 5–10% es un punto de partida práctico para la preselección; el caudal real se determina mediante evaluación de ingeniería basada en el análisis del agua, la carga de SST (Sólidos Suspendidos Totales), el volumen de la balsa y las condiciones operativas.
Un sistema instalado en la descarga de la bomba filtra continuamente todo el volumen de agua en circulación. Puede considerarse en procesos que requieren alta precisión o en circuitos abiertos con elevado riesgo de contaminación; el tamaño del equipo y la inversión de capital aumentan en consecuencia.
Apoya el control, desde el inicio, de la entrada al sistema de sedimentos y partículas procedentes del suministro al reponer las pérdidas del sistema. La calidad de la fuente de agua de reposición determina el requisito de filtración en este punto.
Mantiene los sedimentos y el lodo acumulados en el fondo de la balsa en circulación continua. Es un enfoque independiente que complementa la filtración de flujo lateral (side-stream) en sistemas con altas tasas de sedimentación.
La tecnología correcta se selecciona según el perfil del contaminante
En la filtración de agua de refrigeración, no existe una única "tecnología correcta". Cuando las características físicas y químicas de la partícula, la fuente de agua, el caudal y las condiciones operativas se evalúan conjuntamente, la tecnología adecuada — o la combinación — queda clara.
Para cargas mixtas orgánicas e inorgánicas
Construido con una pila de discos ranurados comprimidos bajo presión. A medida que el agua pasa a través de los canales entre los discos, las partículas quedan retenidas tanto en la superficie como en profundidad — este mecanismo de doble etapa abarca un perfil de partículas más amplio en comparación con las tecnologías de filtración exclusivamente superficial.
Existen opciones de materiales poliméricos adecuados para condiciones de agua corrosivas y agresivas. El contralavado automático asistido por aire mantiene bajo el consumo de agua y garantiza una filtración continua.
En sistemas donde la materia orgánica (algas, partículas precursoras de biopelícula) y los sedimentos inorgánicos coexisten; en entornos corrosivos; en aplicaciones donde el bajo consumo de agua de contralavado es prioritario.
Para caudales elevados con carga de partículas inorgánicas

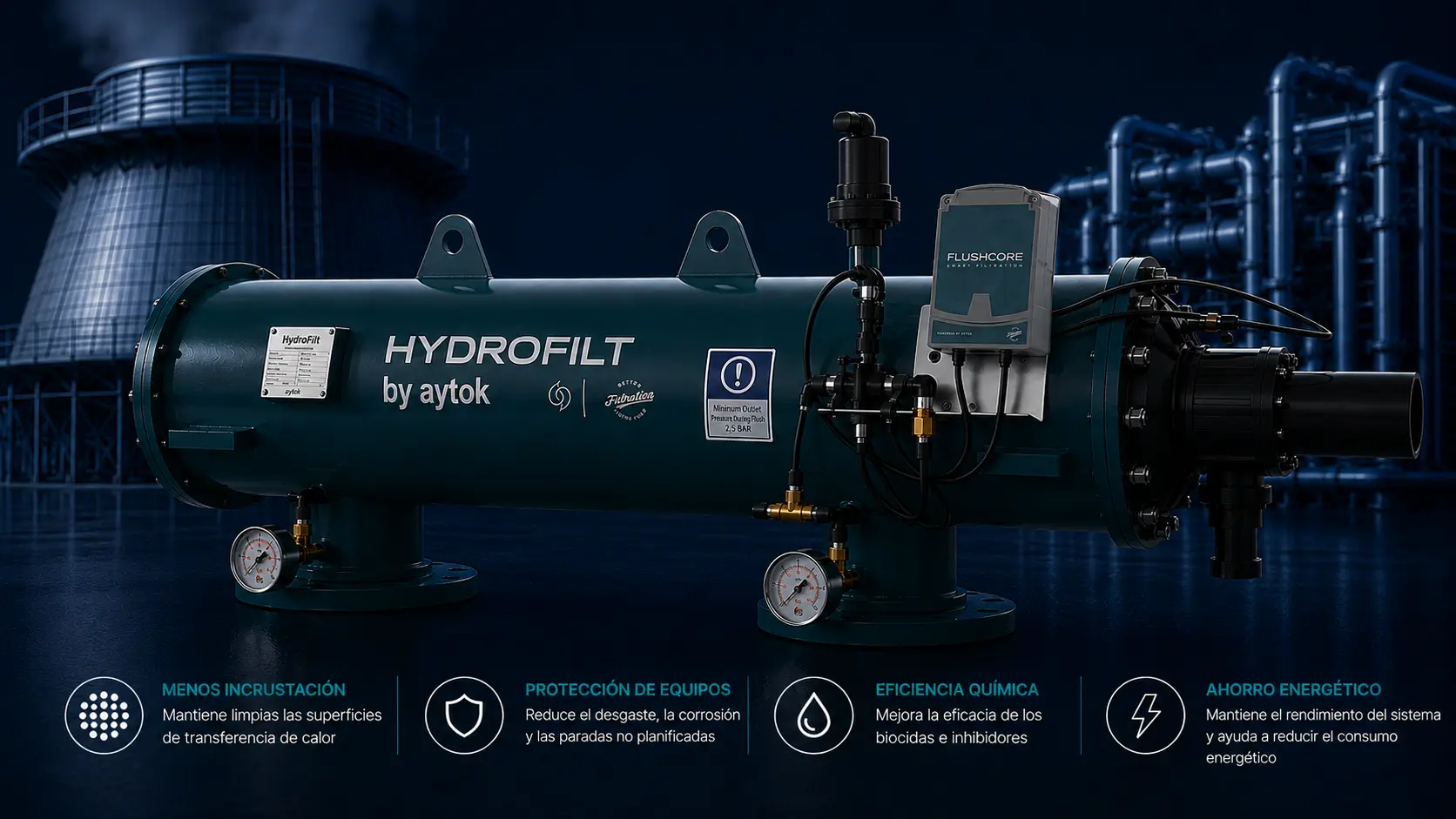

Las partículas quedan retenidas cuando el agua atraviesa una superficie de malla de acero inoxidable. Cuando la acumulación progresiva alcanza una diferencia de presión definida, se activa el contralavado automático. La elevada capacidad de caudal por unidad y la pequeña huella son las principales ventajas.
Es más adecuado para sistemas con un perfil de contaminantes predominantemente inorgánico y bajo contenido de partículas fibrosas u orgánicas; la frecuencia de contralavado puede aumentar cuando la carga orgánica es elevada.
Cuando se requiere manejar caudales elevados en un espacio reducido; cuando el perfil del contaminante consiste principalmente en partículas inorgánicas o minerales.
Para control de sedimentos finos y turbidez
El agua pasa a través de un lecho filtrante compuesto por arena, grava, vidrio triturado o diversas combinaciones de materiales. Las partículas quedan retenidas distribuidas a lo largo de la profundidad del lecho — este mecanismo de filtración en profundidad es eficaz para partículas de baja densidad y granulometría fina.
Distintas configuraciones de lecho y materiales pueden seleccionarse según las características de filtración requeridas por la aplicación. El consumo de agua de contralavado y la huella del equipo son parámetros que deben evaluarse en la fase de dimensionamiento.
Cuando se precisa controlar los sedimentos finos procedentes del agua de reposición; en aplicaciones donde la retención en profundidad de turbidez y partículas de baja densidad es prioritaria.
Para la preseparación de partículas pesadas y densas
Esta tecnología no tiene piezas móviles y utiliza la fuerza centrífuga para separar los sólidos con mayor densidad que el agua. Ocupa muy poco espacio y tiene un bajo costo de operación.
No retiene partículas orgánicas ni partículas de baja densidad; por este motivo, generalmente no es suficiente como solución autónoma. Se utiliza como etapa de preseparación en sistemas que requieren filtración fina aguas abajo.
En sistemas con alta carga de arena y partículas minerales pesadas, como etapa de preseparación; o cuando se desea configurar un sistema escalonado en combinación con filtración de discos o de malla.
Caudal lateral — para estimación inicial de capacidad
Introduzca el caudal total de circulación; obtenga el caudal de filtración aproximado basado en la ratio de flujo lateral del 5–10%, que es un punto de partida práctico para la preselección. Este valor no sustituye una evaluación de ingeniería.
Problemas principales en los sistemas de agua de refrigeración
La filtración no resuelve estos cuatro problemas de forma aislada; sin embargo, al reducir la carga de sólidos en suspensión que acelera su formación, puede contribuir a programas de control químico más eficaces.
Ensuciamiento (Fouling)
La acumulación de polvo, suciedad y sedimentos en las superficies de tuberías y transferencia de calor aumenta la resistencia térmica y puede requerir más energía para que el equipo mantenga el rendimiento de diseño. Reducir la carga de partículas puede ayudar a limitar la velocidad de esta acumulación.
Proliferación Biológica
Las altas temperaturas y la humedad pueden crear condiciones favorables para ciertas bacterias. Los depósitos superficiales y los sedimentos pueden proporcionar un sustrato adecuado para estos microorganismos. El control biológico se gestiona principalmente a través del programa químico; la filtración puede apoyar este programa reduciendo la carga de partículas.
Incrustaciones (Scaling)
La pérdida de solubilidad de ciertas sales a temperaturas elevadas, que resulta en su deposición sobre las superficies de transferencia de calor, puede aumentar la resistencia térmica. Se gestiona principalmente mediante el acondicionamiento químico (inhibidores, control de pH); la filtración puede contribuir indirectamente a la eficacia del programa químico.
Corrosión
El desequilibrio químico no controlado, los gases disueltos y las partículas abrasivas pueden acelerar la degradación de las superficies metálicas. El control de la corrosión se gestiona mediante el programa químico y la selección de materiales; la reducción de los sólidos en suspensión puede apoyar estos programas.
Preguntas que deben aclararse para una propuesta precisa
Marque los siguientes puntos para su sistema y vea qué datos deben estar disponibles antes de una evaluación técnica.
Punto de filtración
Flujo lateral, flujo total, agua de reposición o limpieza de la balsa — ¿o una combinación?
Volumen de la balsa
¿Cuál es el volumen total de agua de la balsa?
Fuente de agua de reposición
¿Se utiliza agua de red, pozo o agua superficial?
Caudal y presión
¿Cuál es el caudal nominal del sistema? ¿La presión es constante o variable?
Sólidos Suspendidos Totales (SST) / Turbidez
¿Se miden los valores actuales de sólidos en suspensión o turbidez?
Tipo de contaminante
Arena, algas, materia orgánica — ¿o una carga mixta?
Espacio disponible
¿Cuánto espacio está disponible para la unidad de filtración en el emplazamiento?
Descarga del agua de contralavado
¿Dónde y cómo se descargará el agua de contralavado?
Prioridad
Ahorro energético, reducción de mantenimiento, menor consumo químico o continuidad operativa del proceso — ¿cuál es el factor principal?
Costo total de propiedad
¿Se han evaluado conjuntamente los costos de adquisición, mantenimiento, contralavado y energía?
La filtración correcta no consiste solo en elegir un tipo de filtro, sino en dimensionar correctamente el sistema según la calidad del agua, el caudal, la presión y los objetivos operativos.
Aytok Filtre ofrece filtros de discos, filtros de malla automáticos, filtros de lecho multimedia e hidrociclones bajo un mismo techo para aplicaciones de protección de torres de enfriamiento, agua de proceso e intercambiadores de calor. Las soluciones se dimensionan no solo por el tipo de filtro, sino según la fuente de agua, las características de las partículas, las condiciones de caudal-presión y los objetivos operativos.
Sistemas modulares que pueden integrarse en los circuitos de refrigeración existentes sin interrumpir el proceso productivo.
Sistemas autolimpiantes con bajo consumo de agua que proporcionan filtración continua.
Determinación del grado de filtración y la capacidad del equipo basándose en el análisis del agua y los datos de caudal.
Desde su planta de fabricación en Konya, Turquía, Aytok Filtre exporta a más de 90 países.
