Principio de Funcionamiento
Modo de cierre de la válvula: la válvula se cierra cuando el sistema piloto dirige la presión de la línea hacia la cámara de control (el área situada por encima del diafragma). Esta presión, combinada con la fuerza del resorte, crea una fuerza hacia abajo mayor que la fuerza ascendente de la presión de la línea. La fuerza neta resultante empuja el diafragma hacia abajo, cerrando y sellando la válvula.
Modo de apertura de la válvula: para abrir la válvula, el sistema piloto ventila la cámara de control, liberando la presión por encima del diafragma. Una vez eliminada la presión de cierre, la presión de la línea aguas arriba ejerce una fuerza ascendente superior a la fuerza descendente del resorte, elevando el diafragma y abriendo completamente la válvula.
Modo de modulación: la modulación se produce cuando la válvula se mantiene en una posición parcialmente abierta para regular la presión o el caudal. El sistema piloto lo consigue ajustando continuamente la presión en la cámara de control. Al equilibrar la presión ascendente de la línea con las fuerzas descendentes combinadas de la presión de la cámara y del resorte, el diafragma mantiene una posición intermedia, permitiendo que la válvula sostenga una presión o caudal deseado aguas abajo.
Válvula de control sostenedora de presión
Control inquebrantable para sistemas críticos.
El control preciso y fiable en sistemas de agua complejos no es un lujo, sino una necesidad. Nuestras válvulas de control hidráulico de hierro fundido están diseñadas para brindar esta precisión al operar de forma autónoma utilizando solo la energía de la presión de la línea. Desde funciones simples de encendido/apagado hasta complejas regulación de presión y modulación de flujo, estas válvulas forman el núcleo versátil y robusto de su sistema y son ideales para aplicaciones exigentes en riego, líneas de agua municipales y procesos industriales.
Especificaciones Generales
Las válvulas de control sostenedoras de presión plásticas están diseñadas para mantener una presión mínima aguas arriba regulando el caudal a través de la válvula, garantizando una operación estable incluso bajo condiciones variables de flujo. Fabricadas con materiales plásticos de alta calidad y resistentes a la corrosión, ofrecen una excelente durabilidad y una larga vida útil en sistemas de riego, distribución de agua y aplicaciones industriales. Estas válvulas se cierran automáticamente cuando no hay caudal para proporcionar un aislamiento completo del sistema, al tiempo que previenen una acumulación excesiva de presión y minimizan las sobrepresiones transitorias (golpe de ariete) para proteger los equipos aguas abajo. Ligeras, fáciles de instalar y sencillas de ajustar mediante la válvula piloto, proporcionan un control de presión fiable y eficiente con requisitos mínimos de mantenimiento.
| Material del cuerpo de la válvula | GGG40 |
| Material del diafragma | Caucho natural |
| Presión mínima de trabajo | 1 bar / 14.5 psi |
| Presión máxima de trabajo | 16 bar / 232 psi |

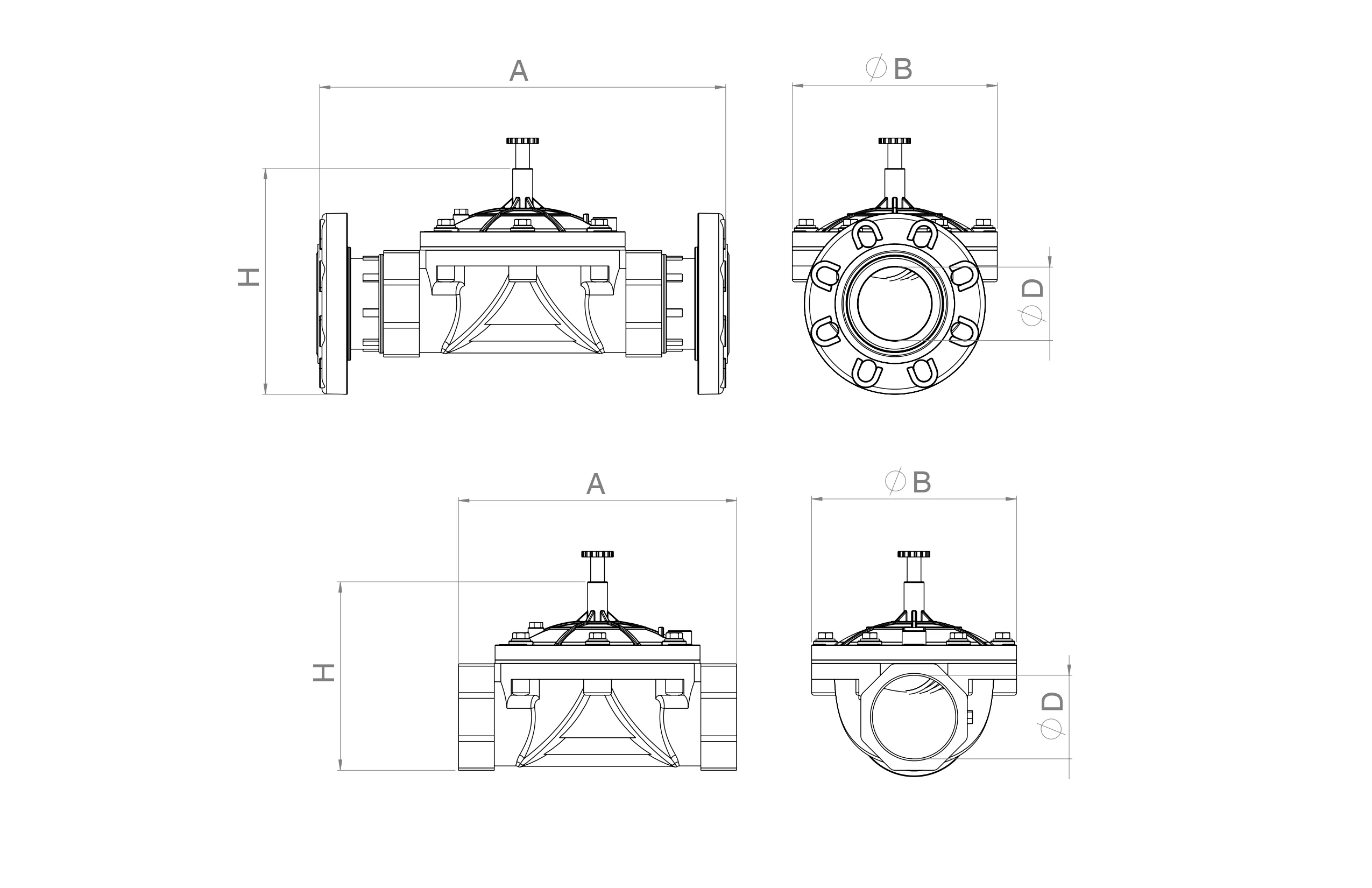

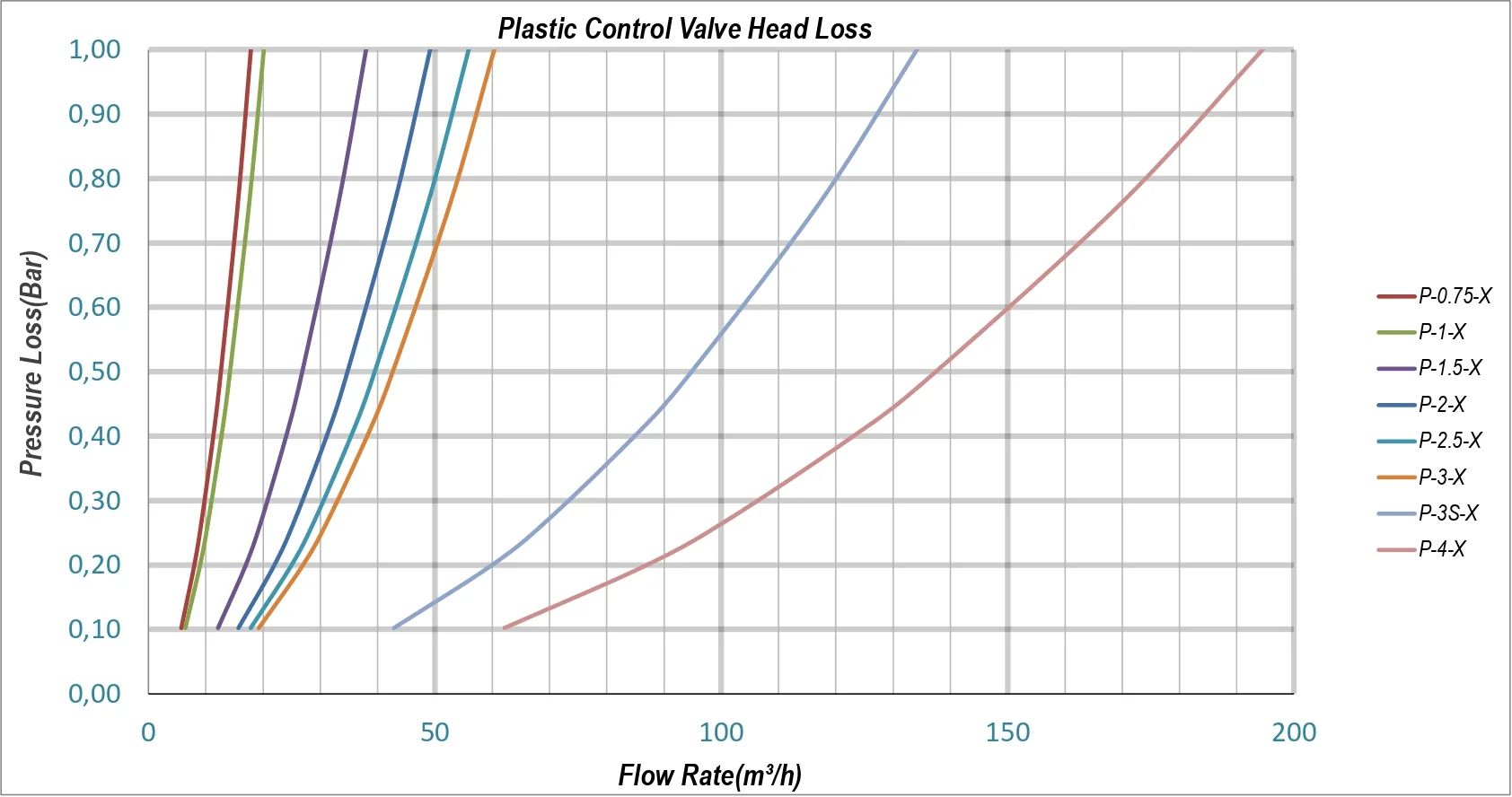

| CÓDIGO | Entrada/Salida (D) | Tipo de conexión | Tipo de válvula | Dimensiones (mm) | Máx. Tasa de flujo | Rango de presión de funcionamiento | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Pulgadas | DN | A | H | B | m³/h | GPM (EE. UU.) | Bar | °C (°F) | |||
| M-2-X | 2 | 50 | Roscado | Angular | 105 | 150 | 107 | 40 | 176 | 1–16 | 60 (140) |
| M-2-X | 2 | 50 | Roscado | En línea | 181 | 101 | 107 | 40 | 176 | 1–16 | 60 (140) |
| M-2.5-X | 2 1/2 | 65 | Roscado | En línea | 199 | 117 | 107 | 50 | 220 | 1–16 | 60 (140) |
| M-3-X | 3 | 80 | Bridado | En línea | 278 | 200 | 205 | 80 | 352 | 1–16 | 60 (140) |
| M-4-X | 4 | 100 | Bridado | En línea | 330 | 223 | 223 | 90 | 396 | 1–16 | 60 (140) |
| M-5-X | 5 | 125 | Bridado | En línea | 373 | 260 | 260 | 90 | 396 | 1–16 | 60 (140) |
| M-6-X | 6 | 150 | Bridado | En línea | 401 | 303 | 297 | 90 | 396 | 1–16 | 60 (140) |
| M-8-X | 8 | 200 | Bridado | En línea | 561 | 335 | 335 | 105 | 462 | 1–16 | 60 (140) |
