Principio de Funcionamiento
Modo de cierre de la válvula: la válvula se cierra cuando el sistema piloto dirige la presión de la línea hacia la cámara de control (el área situada por encima del diafragma). Esta presión, combinada con la fuerza del resorte, crea una fuerza hacia abajo mayor que la fuerza ascendente de la presión de la línea. La fuerza neta resultante empuja el diafragma hacia abajo, cerrando y sellando la válvula.
Modo de apertura de la válvula: para abrir la válvula, el sistema piloto ventila la cámara de control, liberando la presión por encima del diafragma. Una vez eliminada la presión de cierre, la presión de la línea aguas arriba ejerce una fuerza ascendente superior a la fuerza descendente del resorte, elevando el diafragma y abriendo completamente la válvula.
Modo de modulación: la modulación se produce cuando la válvula se mantiene en una posición parcialmente abierta para regular la presión o el caudal. El sistema piloto lo consigue ajustando continuamente la presión en la cámara de control. Al equilibrar la presión ascendente de la línea con las fuerzas descendentes combinadas de la presión de la cámara y del resorte, el diafragma mantiene una posición intermedia, permitiendo que la válvula sostenga una presión o caudal deseado aguas abajo.
Válvula de control reductora de presión
Rendimiento de precisión. Fiabilidad inigualable.
Experimente el futuro del control hidráulico con una válvula diseñada para un rendimiento superior y una simplicidad notable. Fabricadas con polímeros avanzados resistentes a la corrosión, nuestras válvulas de control de plástico aprovechan un diseño de diafragma sin fricción para ofrecer un funcionamiento preciso y confiable en una amplia gama de aplicaciones, desde riego agrícola y líneas de agua potable hasta procesos industriales. Es la solución inteligente y duradera para la gestión moderna del agua.
Especificaciones Generales
Las válvulas de control reductoras de presión están diseñadas para reducir automáticamente una presión de entrada alta y variable a una presión aguas abajo constante y estable. El mecanismo pilotado de alta precisión detecta continuamente la presión aguas abajo y modula la posición de la válvula para mantener el valor de ajuste definido por el usuario, independientemente de las fluctuaciones de presión aguas arriba o de la demanda de caudal del sistema. Esto garantiza que los componentes situados aguas abajo estén siempre protegidos contra la sobrepresurización. La válvula proporciona un cierre positivo y estanco en condiciones de caudal nulo y es apta para instalación tanto horizontal como vertical.
| Material del cuerpo de la válvula | PA6GFR30 |
| Material del diafragma | Caucho natural |
| Presión mínima de trabajo | 1 bar / 14.5 psi |
| Presión máxima de trabajo | 10 bar / 145 psi |

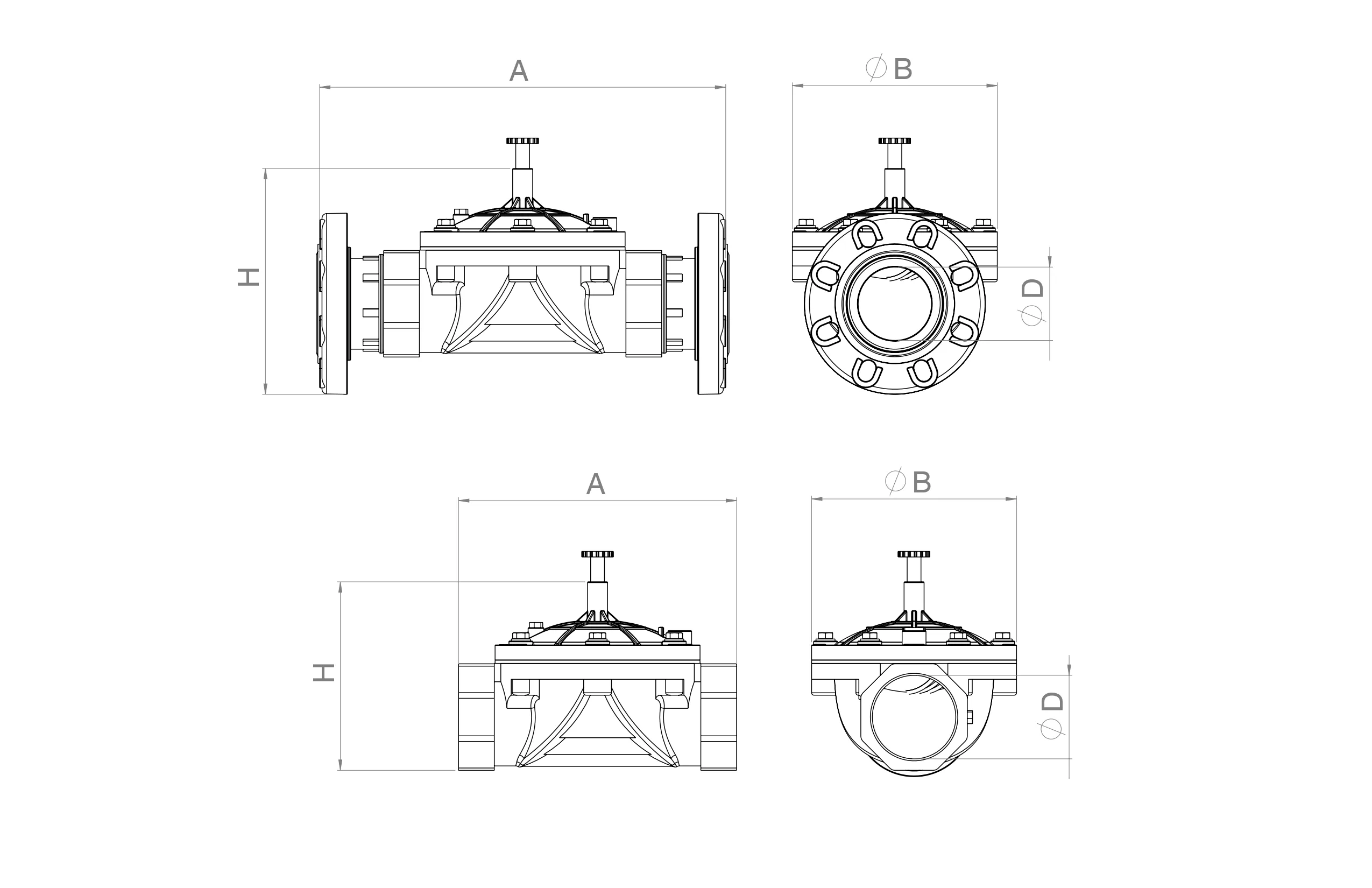

| CÓDIGO | Entrada/Salida (D) | Tipo de conexión | Tipo de válvula | Dimensiones (mm) | Máx. Tasa de flujo | Rango de presión de trabajo | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Pulgadas | DN | A | H | B | m³/h | GPM (EE. UU.) | Bar | °C (°F) | |||
| P-0.75-X | 3/4 | 20 | Roscado | En línea | 140 | 92 | 90 | 9 | 40 | 1-10 | 60(140) |
| P-1-X | 1 | 25 | Roscado | En línea | 140 | 92 | 90 | 11 | 48 | 1-10 | 60(140) |
| P-1.5-X | 1 1/2 | 40 | Roscado | En línea | 216 | 140 | 133 | 25 | 110 | 1-10 | 60(140) |
| P-2-X | 2 | 50 | Roscado | En línea | 216 | 140 | 133 | 28 | 123 | 1-10 | 60(140) |
| P-2.5-X | 2 1/2 | 65 | Roscado | En línea | 236 | 155 | 133 | 30 | 132 | 1-10 | 60(140) |
| P-3-X | 3 | 80 | Roscado | En línea | 236 | 155 | 200 | 33 | 145 | 1-10 | 60(140) |
| Bridado | 396 | 204 | |||||||||
| P-3S-X | 3 | 80 | Roscado | En línea | 350 | 232 | 258 | 70 | 308 | 1-10 | 60(140) |
| Bridado | 510 | 269 | |||||||||
| P-4-X | 4 | 100 | Roscado | En línea | 350 | 237 | 258 | 110 | 484 | 1-10 | 60(140) |
| Bridado | 520 | 284 | |||||||||
