Недооценённый уровень охлаждения ЦОД
Современные центры обработки данных (ЦОД) развиваются беспрецедентными темпами. Под влиянием искусственного интеллекта (ИИ), облачных вычислений и роста гиперскейл-инфраструктуры цифровые объекты сегодня обрабатывают больше данных — и выделяют больше тепла — чем когда-либо. По мере роста плотности мощности на стойку, особенно в высоконагруженных и ИИ-ориентированных проектах, система охлаждения перестала быть вспомогательной инженерной системой: это критически важная инфраструктура. Когда охлаждение деградирует, ИТ-нагрузку приходится ограничивать или отключать.
Хотя внимание обычно сосредоточено на серверах, архитектурах охлаждения и энергоэффективности, система охлаждающей воды остаётся одним из важнейших — и при этом наиболее часто недооцениваемых — элементов всей инфраструктуры охлаждения. На объектах с водяным охлаждением тепло в конечном счёте отводится через градирни, конденсаторные контуры, теплообменники, насосы и сопутствующее оборудование.[1] Работоспособность и надёжность каждого из этих активов зависят не только от механической конструкции, но и от поддержания стабильного качества охлаждающей воды на протяжении всего срока службы системы.
В отличие от замкнутых гидравлических контуров, открытые градирни постоянно контактируют с окружающей средой. Через градирню непрерывно проходят большие объёмы атмосферного воздуха, вследствие чего атмосферная пыль, песок, пыльца, органические остатки и другие частицы попадают в оборотную воду в ходе штатной эксплуатации. Дополнительные загрязнения поступают с подпиточной водой, образуются как продукты коррозии внутри контура или являются результатом естественного износа оборудования. Без эффективного контроля частиц эта нагрузка неуклонно накапливается в контуре: загрязняя поверхности теплообмена, сужая проходные сечения, ускоряя износ оборудования и постепенно снижая эффективность теплопередачи.
Фильтрация охлаждающей воды обеспечивает непрерывный механический способ удаления взвешенных веществ из оборотной воды. Тем самым фильтрация защищает критически важное оборудование охлаждения, поддерживает чистоту поверхностей теплообмена, ограничивает накопление осадка и способствует долгосрочной надёжности системы.
Один момент заслуживает акцента с самого начала: фильтрация не заменяет химическую водоподготовку. Обе выполняют взаимодополняющие функции в рамках единой стратегии управления охлаждающей водой. Химическая программа контролирует коррозию, накипь и микробиологическую активность; фильтрация непрерывно удаляет взвешенные вещества и твёрдые частицы, дополняя химическую водоподготовку. Снижение содержания взвешенных веществ может способствовать эффективности общей программы водоподготовки — в зависимости от качества воды и условий эксплуатации.
- Фильтрация охлаждающей воды непрерывно удаляет взвешенные вещества, снижающие эффективность системы охлаждения.
- Фильтрация дополняет химическую водоподготовку; она не заменяет программы контроля коррозии, накипи и микробиологической активности.
- Требуемая степень фильтрации должна определяться по наименьшему защищаемому проходному сечению, гранулометрическому составу частиц и рекомендациям производителя оборудования — а не по обобщённой отраслевой цифре.
- Правильная стратегия фильтрации вытекает из данных о качестве воды, гидравлических условий, характера загрязнений и архитектуры охлаждения объекта.
- Автоматическая самоочищающаяся фильтрация широко предпочтительна на критически важных объектах, поскольку очистка завершается без остановки потока и без ручного вмешательства.
Почему надёжное охлаждение критично для современных ЦОД
Высоконагруженные ЦОД крайне чувствительны к деградации охлаждения. Даже относительно кратковременные перерывы в охлаждении могут повлиять на доступность системы и непрерывность работы, поскольку температура воздуха на входе в стойки может быстро расти после потери охлаждения. Это ставит всю цепочку отвода тепла — градирни, конденсаторные контуры, теплообменники, насосы — в ряд систем, критичных для доступности объекта.
Даже относительно кратковременные перерывы в охлаждении могут повлиять на доступность системы и непрерывность работы. Загрязнение и закупорка, вызванные частицами, — предотвратимые факторы термического риска.
Охлаждение — как правило, один из крупнейших потребителей энергии в ЦОД помимо ИТ-нагрузки.[5] Загрязнённые поверхности повышают температурный напор и нагрузку на чиллеры, превращаясь в затраты на электроэнергию задолго до угрозы доступности.
Испарительный отвод тепла потребляет значительные объёмы воды.[4] Фильтрация поддерживает общую стратегию управления охлаждающей водой; само же водопотребление определяется прежде всего проектом системы, климатом, тепловой нагрузкой, качеством подпиточной воды и программой химической водоподготовки.
Почему важно качество охлаждающей воды
С точки зрения фильтрации загрязнения охлаждающей воды можно условно разделить на растворённые примеси и взвешенные вещества. Растворённые примеси — такие как жёсткость, щёлочность, хлориды и кремний — определяют поведение накипи и коррозии и относятся к сфере химической водоподготовки. Взвешенные вещества — пыль, песок, органические остатки, продукты коррозии, микробиологические хлопья — представляют собой физические частицы, которые наиболее эффективно контролируются механической фильтрацией.
Нагрузка по взвешенным веществам в открытой системе охлаждения никогда не бывает статичной. Она меняется по сезонам (пыльца весной, пыль в сухие месяцы), в зависимости от окружения (строительные работы, сельское хозяйство, прибрежный песок, городская запылённость), от источника подпиточной воды и от состояния самого контура. Поэтому единичная проба может занижать масштаб проектной задачи; система фильтрации должна справляться с реалистичной пиковой нагрузкой, а не со средней.
Отложения, формирующиеся на поверхностях конденсаторов и теплообменников, создают дополнительное термическое сопротивление, снижают общий коэффициент теплопередачи (U) и увеличивают энергию, необходимую для обеспечения той же холодопроизводительности.[1][4] Особого внимания заслуживает биоплёнка: она способна существенно снижать эффективность теплопередачи и одновременно служить поверхностью для дальнейшего накопления частиц. Иными словами, загрязнение и отложения (fouling) — это прежде всего проблема энергии, а уже потом проблема чистоты.

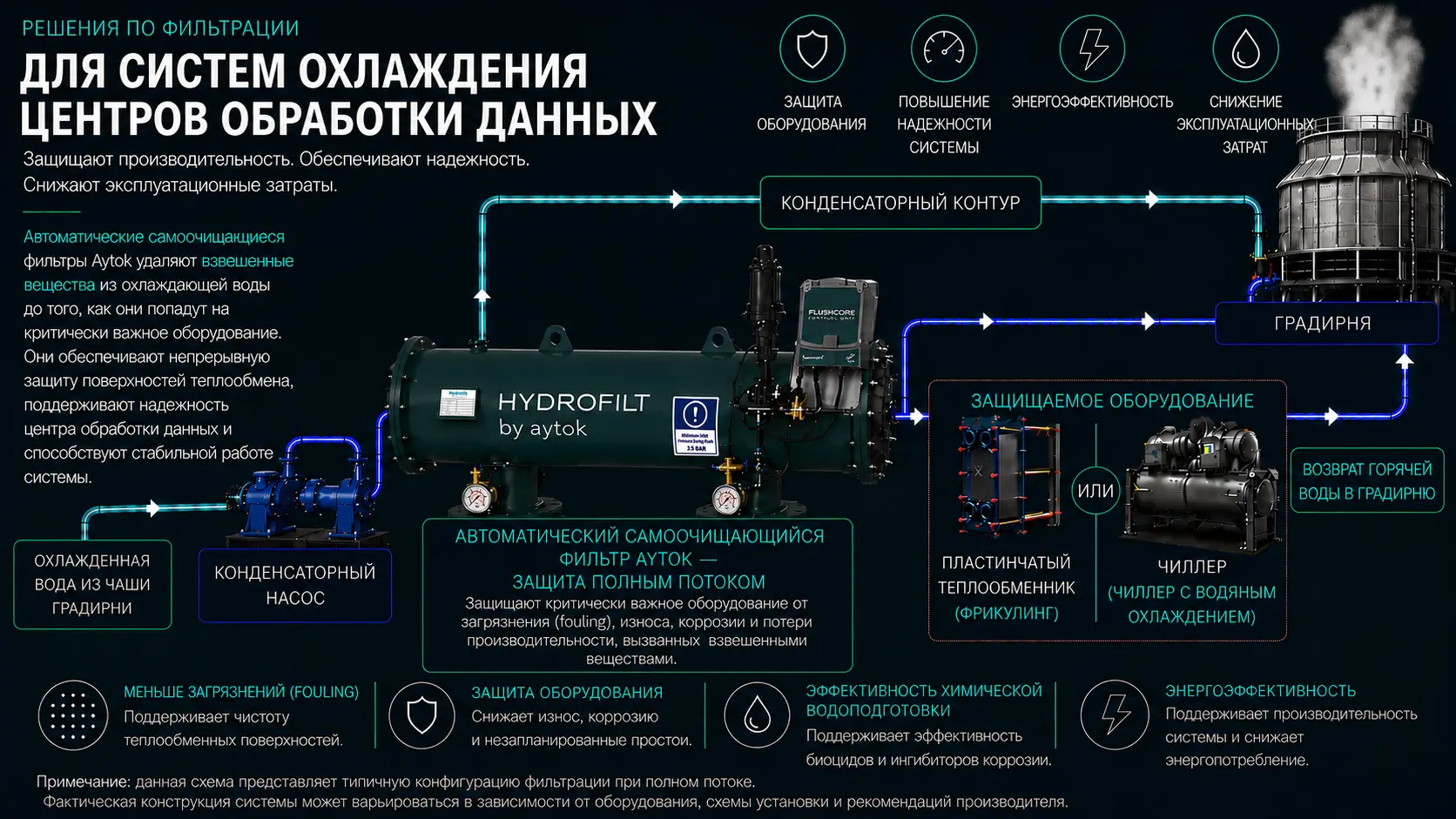

Где размещается фильтрация в системе охлаждения ЦОД
Три точки применения охватывают практический диапазон конфигураций ЦОД, и на крупных объектах они часто комбинируются. Выберите точку фильтрации, чтобы увидеть её место в контуре.
3.1 Байпасная фильтрация
Байпасная система (side-stream) непрерывно отбирает часть циркуляционного расхода, пропускает её через автоматический фильтр и возвращает в контур. Хотя в каждый момент фильтруется лишь доля потока, объём контура прокачивается многократно, что постепенно снижает содержание взвешенных веществ до стабильно низкого равновесного уровня. Поскольку байпасный контур работает параллельно контуру охлаждения, его можно монтировать, обслуживать и расширять без остановки охлаждения — именно это свойство делает байпасную фильтрацию наиболее распространённой стратегией для конденсаторных контуров на объектах непрерывной эксплуатации (24/7).[6] Требуемый расход байпасного контура определяется инженерным расчётом на основе объёма контура, нагрузки по загрязнениям, целевой кратности прокачки и условий эксплуатации.
3.2 Фильтрация полного потока
Фильтрация полного потока размещает фильтр непосредственно в тракте движения воды, поэтому вся вода, поступающая к защищаемому оборудованию, проходит через ступень фильтрации. В системах охлаждения ЦОД она, как правило, применяется избирательно, а не на всём конденсаторном контуре. Распространённый пример — защита пластинчатых теплообменников, работающих в режиме фрикулинга (water-side economizer): их относительно узкие проходные сечения — в зависимости от геометрии пластин — могут быть чувствительны к загрязнениям. Закупорка способна ухудшить теплопередачу и, в зависимости от резервирования системы, создать риск для доступности. Поскольку габариты фильтра, потери давления и капитальные затраты растут пропорционально полному расходу участка, защита полным потоком обычно применяется к оборудованию, оправдывающему такой уровень защиты.
3.3 Фильтрация подпиточной воды
Испарение непрерывно уносит воду из открытого контура охлаждения и концентрирует остающиеся растворённые примеси.[4] Подпиточная вода вводится для восполнения потерь на испарение и других потерь системы. Когда источником подпитки является скважина, поверхностный источник или повторно используемая вода — а в отдельных случаях и водопровод — профиль взвешенных веществ этой воды должен оцениваться до её поступления в систему охлаждения. Фильтрация подпиточной воды помогает снизить поступление в контур осадка и взвешенных веществ из источника, уменьшая тем самым нагрузку на байпасную систему фильтрации. Подходящие технология и степень фильтрации должны определяться по результатам анализа воды источника и требованиям оборудования далее по потоку.
Критически важное оборудование, защищаемое фильтрацией охлаждающей воды
| Оборудование | Чувствительность к частицам | Последствия загрязнения |
|---|---|---|
| Пластинчатые теплообменники | Относительно узкие проходные сечения, зависящие от геометрии пластин; одни из наиболее чувствительных к закупорке активов контура, особенно в режиме фрикулинга. | Закупорка каналов, рост температурного напора, вывод теплообменника из работы для обратной промывки или разборки. |
| Конденсаторы чиллеров | Осадок и биоплёнка оседают на поверхностях труб, создавая дополнительное термическое сопротивление. | Более высокая температура конденсации и нагрузка на компрессор; со временем возможен рост энергопотребления. |
| Градирни | Форсунки забиваются; оросительное заполнение градирни загрязняется; в чашах накапливается шлам, служащий средой для биологического роста. | Неравномерное распределение воды, снижение тепловой производительности, повышенная нагрузка на программу водоподготовки, более частая ручная очистка. |
| Насосы и арматура | Абразивные частицы изнашивают торцевые уплотнения, рабочие колёса и затворы регулирующей арматуры. | Отказы уплотнений, потеря регулирующей способности, незапланированное механическое обслуживание на работающем контуре. |
| Датчики и КИП | Отложения загрязняют датчики электропроводности, расходомеры и термогильзы. | Дрейф показаний, способный влиять на точность мониторинга и качество регулирования. |
Типичные эксплуатационные проблемы, вызываемые взвешенными веществами
Взвешенные вещества редко приводят к внезапному отказу. Они вызывают медленный, накапливающийся уход от проектных характеристик: сначала рост затрат на энергию, затем риск для доступности. Пять механизмов охватывают большую часть ущерба.
Загрязнение поверхностей теплообмена
Слои осадка создают дополнительное термическое сопротивление и снижают общий коэффициент теплопередачи. Температурный напор растёт, и объект платит за то же охлаждение большей энергией.
Развитие биоплёнки и микробиологический риск
Осадок и органические остатки образуют субстрат, на котором закрепляется биоплёнка, и экранируют микроорганизмы от контакта с биоцидами. Удаление осадка и органических остатков может поддерживать общую программу микробиологического контроля, сокращая отложения, способные служить средой для микроорганизмов. Однако фильтрация — это дополняющая мера, а не замена комплексной программы управления водными рисками, связанными с легионеллой (Legionella).[2][3]
Забивание форсунок и каналов
Форсунки градирни и каналы пластинчатых теплообменников — самые узкие места контура; загрязнения, безобидные в трубе большого диаметра, превращаются в ограничение потока именно там, где система менее всего может это позволить.
Абразивный износ и ускорение коррозии
Твёрдые частицы изнашивают уплотнения, рабочие колёса и затворы арматуры; повреждённые поверхности корродируют быстрее, а продукты коррозии возвращаются в воду в виде новых частиц — самоподдерживающийся цикл. Фильтрация помогает ограничить условия, способствующие образованию отложений.
Снижение эффективности химической водоподготовки
Высокая нагрузка по взвешенным веществам расходует окисляющие биоциды и мешает работе плёнок ингибиторов. Снижение содержания взвешенных веществ может способствовать эффективности общей программы водоподготовки — в зависимости от качества воды и условий эксплуатации.
Как выбрать правильную стратегию фильтрации охлаждающей воды
- Охарактеризовать воду. Измерить содержание взвешенных веществ и мутность в контуре и в источнике подпитки; по возможности получить гранулометрический состав частиц и проследить сезонную динамику. Данные трендов ценнее любой единичной пробы.
- Определить наиболее чувствительный актив. Требуемая степень фильтрации должна определяться по наименьшему защищаемому проходному сечению, гранулометрическому составу частиц и рекомендациям производителя оборудования.
- Назначить точки фильтрации. Байпасная фильтрация — для контура в целом; защита полным потоком — для критичных к закупорке участков; фильтрация подпиточной воды — по качеству источника. Крупным объектам обычно нужна комбинация, а не единственный ответ.
- Подбирать по кратности прокачки, а не только по расходу. Объём контура и целевое качество воды при подборе байпасной системы важны не меньше циркуляционного расхода.
- Учитывать эксплуатационную философию объекта. Возможность параллельного обслуживания (concurrent maintainability) может требовать резервирования фильтрации или байпасной обвязки — чтобы сама система фильтрации никогда не становилась причиной эксплуатационного компромисса.
Системы фильтрации всегда должны подбираться на основе анализа воды и требований конкретного проекта. Обобщённые цифры — степени фильтрации, доли байпасного расхода, уставки очистки — это отправные точки для обсуждения, а не проектные значения.
Ключевые проектные вопросы до выбора системы фильтрации
Инженерная оценка требует, как минимум, следующих данных. Чем больше из них известно, тем точнее может быть подобрана система — и тем меньше допущений переносят риск в эксплуатацию. Отмечайте пункты по мере их подтверждения для вашего проекта.
Архитектура охлаждения
Чиллеры водяного охлаждения с градирнями, фрикулинг, гибридные/адиабатические схемы — в каких режимах контур работает в течение года?
Циркуляционный расход и объём контура
Определяют подбор байпасной системы и кратность прокачки.
Источник подпиточной воды
Водопровод, скважина, поверхностный источник или повторно используемая вода? Каждый несёт свой профиль частиц.
Данные по взвешенным веществам / мутности
Измеренные значения, в идеале — с сезонными трендами.
Наиболее чувствительный актив
Вместе с гранулометрическим составом частиц и рекомендациями производителя оборудования определяет степень фильтрации.
Окружение объекта
Строительные работы, сельскохозяйственное окружение, прибрежный песок, городская пыльца: что в действительности проходит через градирни с воздухом?
Философия резервирования
Требует ли параллельное обслуживание резервирования фильтрации или байпасной обвязки?
Сброс воды обратной промывки
Куда направляется промывочная вода? Ограничивают ли разрешения на сброс её частоту или объём?
Интеграция мониторинга
Какие сигналы должны поступать в BMS/SCADA: перепад давления, счётчик циклов промывки, аварийные сигналы?
Занимаемая площадь и гидравлика
Сколько места доступно в помещении, и достаточно ли давления контура для байпасной линии — или потребуется дожимной насос?
Почему в ЦОД предпочтительна автоматическая самоочищающаяся фильтрация
Непрерывная доступность охлаждения — одно из определяющих проектных требований современных ЦОД. Любая технология фильтрации, требующая остановки потока для очистки — замены картриджей, опорожнения корзин — вносит в систему, рассчитанную на работу без постоянного присутствия персонала, и регулярную нагрузку по обслуживанию, и риск, связанный с ручным вмешательством.
Автоматические самоочищающиеся фильтры решают эту задачу принципиально. Очистка, как правило, инициируется по перепаду давления и/или по таймеру с уставками, настроенными под конкретное применение, и завершается автоматически, без необходимости ручной остановки контура охлаждения. Расходные элементы не заменяются, а контроллер фильтра регистрирует каждый цикл. В результате получается наблюдаемый актив с возможностью аварийной сигнализации: перепад давления, частота промывок и состояния неисправностей могут контролироваться через BMS/SCADA с той же прозрачностью, что и насосы, чиллеры и градирни. Устойчивый рост базового перепада давления или числа промывок даёт ценную диагностическую информацию — раннее предупреждение об изменении нагрузки по загрязнениям из-за строительства поблизости, деградации компонента или сезонного сдвига.
Именно это сочетание — работа без постоянного присутствия персонала, непрерывный поток и удалённая наблюдаемость — делает автоматические самоочищающиеся системы широко предпочтительными для контуров охлаждения критически важных объектов.
Выбор правильной технологии фильтрации
Выбор технологии фильтрации охлаждающей воды зависит от характеристик частиц, качества воды, гидравлических условий и защищаемого оборудования. Единственной «правильной технологии» не существует; подходящий выбор — или их ступенчатое сочетание — вытекает из этих проектных факторов. Степени фильтрации внутри каждой технологии различаются по производителям и моделям и должны подтверждаться относительно требований конкретного проекта.
Поверхностная задержка, автоматическая очистка
Частицы задерживаются на сетке из нержавеющей стали; когда накопление достигает заданной уставки очистки, сфокусированный механизм очищает сетку без остановки потока. Сетчатые фильтры обеспечивают высокую пропускную способность на единицу оборудования и компактную занимаемую площадь — существенное преимущество в стеснённых машинных залах — и особенно хорошо подходят для преимущественно неорганических загрязнений, таких как атмосферная пыль, песок и продукты коррозии, что и составляет типичный профиль конденсаторного контура.
Байпасных линий конденсаторного контура; защиты теплообменников; высоких расходов на ограниченной площади.
Поверхностная + глубинная задержка
Пакет полимерных дисков с канавками задерживает частицы как на поверхности, так и в глубине канавок — двухступенчатый механизм, охватывающий более широкий спектр частиц по сравнению с исключительно поверхностной фильтрацией, включая органические частицы, типичные для открытых градирен. Полимерная конструкция устойчива к коррозионной химии воды, а обратная промывка с воздушной поддержкой удерживает расход промывочной воды на низком уровне.
Смешанных органических и неорганических загрязнений; коррозионной химии воды; объектов, где приоритетен низкий расход воды на обратную промывку.
Глубинная задержка в слое загрузки
Вода проходит через слой из песка, гравия или дроблёного стекла, и частицы задерживаются по всей глубине слоя. Этот механизм глубинной фильтрации эффективен для мелкого осадка низкой плотности, который поверхностные технологии пропускают — типичный профиль подпитки из поверхностных или повторно используемых источников. Расход воды на обратную промывку и занимаемая площадь — параметры подбора, которые оцениваются относительно требуемого качества воды.
Подпиточной воды из поверхностных или повторно используемых источников; применений, где приоритетен контроль мутности.
Центробежное предварительное отделение
Центробежная сепарация без подвижных частей, без сетки и без обратной промывки фильтрующего элемента в привычном смысле: плотные частицы непрерывно отводятся в нижний слив, а очищенная вода выходит сверху. Гидроциклоны эффективны для плотных частиц, не задерживают органику и частицы низкой плотности, поэтому применяются как ступень предварительного отделения, защищающая более тонкий фильтр далее по потоку — чаще всего на линиях подпитки из скважин с песком, где они помогают снизить нагрузку на ступень тонкой фильтрации.
Линий подпитки из скважин с песком; первой ступени многоступенчатой схемы подготовки подпиточной воды.
| Технология | Механизм задержки | Типичный выбор, когда |
|---|---|---|
| Автоматический сетчатый фильтр | Поверхностная задержка на сетке из нержавеющей стали; автоматическая очистка при заданной уставке. | Преимущественно неорганическая нагрузка (пыль, песок, продукты коррозии); высокий расход на ограниченной площади; байпасные линии конденсаторного контура и защита теплообменников. |
| Автоматический дисковый фильтр | Поверхностная + глубинная задержка в пакетах полимерных дисков с канавками. | Смешанные загрязнения, включая органические частицы открытых градирен; коррозионная химия воды; приоритет низкого расхода воды на обратную промывку. |
| Фильтр с зернистой загрузкой | Глубинная задержка в слое из песка, гравия или дроблёного стекла. | Мелкий осадок низкой плотности; подпитка из поверхностных или повторно используемых источников; приоритет контроля мутности. |
| Гидроциклон | Центробежная сепарация плотных частиц; без сетки, без подвижных частей, без обратной промывки фильтрующего элемента. | Линии подпитки из скважин с песком; ступень предварительного отделения перед более тонким фильтром. |
Реализованный проект: фильтрация охлаждающей воды ЦОД, Джохор, Малайзия
Гиперскейл-ЦОД · Джохор, Малайзия
Aytok Filtre поставила системы автоматической фильтрации для проекта гиперскейл-ЦОД в Джохоре, Малайзия. Объект общей площадью 128 000 м² является одним из крупнейших проектов гиперскейл-ЦОД в одном из наиболее динамично развивающихся регионов рынка ЦОД Юго-Восточной Азии.
Как критически важный объект непрерывной эксплуатации, ЦОД требовал такой фильтрации охлаждающей воды, которая защищает инфраструктуру охлаждения без остановки работы. Была применена автоматическая самоочищающаяся фильтрация: циклы очистки завершаются автоматически при сохранении непрерывной защиты системы охлаждения.
Проект демонстрирует практическое применение проектных принципов, изложенных в этом руководстве: фильтрация выбрана и подобрана по условиям воды и эксплуатационным требованиям объекта и рассчитана на непрерывную работу без постоянного присутствия персонала, которой требует охлаждение критически важных объектов.
Лучшие практики надёжной фильтрации охлаждающей воды
Проектировать от анализа воды, а не от допущений
Основывать степень фильтрации и технологию на измеренном содержании взвешенных веществ, гранулометрическом составе частиц и данных об источнике подпитки — и перепроверять после любой смены источника воды.
Защищать наименьшее проходное сечение
Пусть степень фильтрации определяет наиболее чувствительный актив — вместе с рекомендациями производителя оборудования, — а не средние показатели контура.
Координировать с химической программой
Согласовывать ввод фильтрации в эксплуатацию и обзоры эффективности с поставщиком водоподготовки; обе программы должны управляться скоординированно.
Отслеживать тренды перепада давления и частоты промывок
Устойчивый рост базового уровня — раннее предупреждение об изменении нагрузки по загрязнениям; действовать по тренду, а не по аварийному сигналу.
Устанавливать фильтрацию до ввода в эксплуатацию
Новые контуры несут строительный мусор; фильтрация, работающая с момента пуска, улавливает эту начальную нагрузку, не позволяя ей распределиться по новому оборудованию.
Соблюдать философию резервирования
На объектах с параллельным обслуживанием предусматривать байпасную обвязку или резервирование, чтобы сама фильтрация никогда не становилась ограничением.
Пересматривать ежегодно
Профили загрязнений меняются: окружающая застройка, источники воды и состояние контура эволюционируют. Ежегодный обзор удерживает систему в соответствии с реальной нагрузкой.
Часто задаваемые вопросы
Заменяет ли фильтрация химическую водоподготовку в системе охлаждения ЦОД?
Нет. Химическая программа контролирует коррозию, накипь и микробиологическую активность; фильтрация непрерывно удаляет взвешенные вещества. Они взаимодополняемы — снижение содержания взвешенных веществ может способствовать эффективности общей программы водоподготовки, в зависимости от качества воды и условий эксплуатации.
Достаточно ли байпасной фильтрации, или нужен полный поток?
Для конденсаторного контура в целом байпасная фильтрация — общепринятый подход. Фильтрация полного потока применяется избирательно к критичным к закупорке участкам — чаще всего к пластинчатым теплообменникам в режиме фрикулинга, чьи относительно узкие проходные сечения оставляют мало допуска на загрязнения. Многие объекты сочетают оба подхода.
Какую степень фильтрации использовать в контуре охлаждения ЦОД?
Универсального значения не существует. Требуемая степень фильтрации должна определяться по наименьшему защищаемому проходному сечению, гранулометрическому составу частиц и рекомендациям производителя оборудования — именно поэтому анализ воды предшествует выбору.
Почему в системах охлаждения ЦОД автоматические самоочищающиеся фильтры предпочтительнее ручных?
Ручные и картриджные фильтры требуют остановки потока и работы с элементами — регулярная нагрузка по обслуживанию и риск ручного вмешательства в системе, рассчитанной на работу без постоянного присутствия персонала. Автоматические самоочищающиеся фильтры завершают циклы очистки автоматически, без ручной остановки контура охлаждения, не используют расходные элементы и передают свои рабочие сигналы в BMS/SCADA. На объектах непрерывной эксплуатации эти свойства делают автоматическую самоочищающуюся фильтрацию широко предпочтительным подходом.
Помогает ли фильтрация снижать риск, связанный с легионеллой?
Фильтрация — не технология обеззараживания и не удаляет бактерии напрямую. Однако, удаляя осадок и органические остатки, которые служат средой для микроорганизмов и расходуют биоциды, она поддерживает эффективность биоцидной программы, которая и контролирует микробиологический риск. Это вспомогательный уровень в рамках программы управления рисками Legionella, соответствующей стандарту ASHRAE 188 и руководству Guideline 12 — но никогда не её замена.[2][3]
Может ли фильтрация снизить наше водопотребление (WUE)?
Фильтрация поддерживает общую стратегию управления охлаждающей водой. Само водопотребление определяется прежде всего проектом системы, климатом, тепловой нагрузкой, качеством подпиточной воды и программой химической водоподготовки — фильтрация вносит вклад как один из элементов этой более широкой стратегии, а не как самостоятельная мера экономии воды.
Как система фильтрации интегрируется с нашей средой мониторинга?
Автоматические фильтры работают от локального контроллера, который измеряет перепад давления и управляет циклами промывки. Эти сигналы — перепад давления, счётчики циклов, состояния неисправностей — могут передаваться в BMS/SCADA, так что актив фильтрации контролируется с той же прозрачностью, что и насосы, чиллеры и градирни.
Технические источники
- ASHRAE. ASHRAE Handbook — HVAC Systems and Equipment, издание 2024 г. Атланта, США: ASHRAE. Главы о градирнях и конденсаторных контурах. www.ashrae.org
- ANSI/ASHRAE. Standard 188-2021 — Legionellosis: Risk Management for Building Water Systems. Атланта, США: ASHRAE, 2021. www.ashrae.org
- ASHRAE. Guideline 12-2023 — Managing the Risk of Legionellosis Associated with Building Water Systems. Атланта, США: ASHRAE, 2023. www.ashrae.org
- U.S. Department of Energy, Federal Energy Management Program (FEMP). Best Management Practice #10: Cooling Tower Management. www.energy.gov/femp/best-management-practice-10-cooling-tower-management
- The Green Grid. White Paper #35 — Water Usage Effectiveness (WUE): A Green Grid Data Center Sustainability Metric, 2011. www.thegreengrid.org
- U.S. Department of Energy, Federal Energy Management Program (FEMP). Side Stream Filtration for Cooling Towers — Technology Evaluation. Подготовлено Pacific Northwest National Laboratory, 2012. www.energy.gov/femp
- Cooling Technology Institute (CTI). Technical Resources on Cooling Water Management and Filtration. www.cti.org
Правильная фильтрация начинается с анализа воды, а не с продукта
Aytok Filtre производит автоматические самоочищающиеся сетчатые фильтры, дисковые фильтры, фильтры с зернистой загрузкой и гидроциклоны на собственной производственной площадке в Конье (Турция) и экспортирует продукцию более чем в 90 стран. Поскольку весь спектр технологий фильтрации доступен у одного производителя, выбор технологии определяется анализом воды — а не фиксированной продуктовой линейкой. Для применений с охлаждающей водой системы подбираются по данным о расходе, характеристикам частиц и эксплуатационным ограничениям объекта и рассчитаны на непрерывную работу без постоянного присутствия персонала в системах охлаждения критически важных объектов.
