Принцип работы
Режим закрытия клапана
Клапан закрывается, когда пилотная система направляет давление линии в камеру управления (полость над мембраной). Это давление вместе с усилием внутренней пружины создаёт направленную вниз силу, превышающую давление линии, действующее вверх. В результате мембрана прижимается вниз, обеспечивая надёжное герметичное уплотнение.
Режим открытия клапана
Для открытия клапана пилотная система сбрасывает давление из камеры управления над мембраной. После снятия закрывающего давления давление линии легко преодолевает усилие пружины, поднимает мембрану, и клапан полностью открывается.
Режим модуляции
В режиме модуляции клапан удерживается в частично открытом положении для регулирования расхода или давления. Пилотная система непрерывно и точно корректирует давление в камере управления, поддерживая точный баланс между открывающей силой (давление линии) и закрывающими силами (давление в камере плюс пружина). Это равновесие удерживает мембрану в стабильном промежуточном положении, обеспечивая стабильное и точное регулирование расхода.
ПРЕИМУЩЕСТВА
Простота и надёжность конструкции: единственная подвижная деталь — мембрана (без подшипников, валов и втулок), поэтому клапан отличается исключительно долгим сроком службы с минимальным износом и годами безотказной работы.
Превосходное регулирование и модуляция: обеспечивает исключительно точное регулирование расхода даже при очень малых расходах, что идеально для чувствительных применений. Широкий диапазон рабочего давления делает клапан ещё более универсальным.
Плавная работа без ударов: гибкая мембрана обеспечивает мягкое, контролируемое открытие и закрытие, полностью исключая разрушительный гидроудар и защищая весь трубопровод.
Высокая гидравлическая эффективность: продуманная конструкция корпуса и мембраны обеспечивает плавный путь потока с минимальными потерями давления, снижая нагрузку на насосы и затраты на электроэнергию.
Универсальность и адаптивность: клапан можно оснастить широким набором пилотных клапанов для выполнения различных функций управления и устанавливать как горизонтально, так и вертикально для максимальной гибкости.
Клапан быстрого сброса давления
Точная работа. Непревзойдённая надёжность.
Откройте для себя будущее гидравлического управления с клапаном, созданным для высокой производительности и исключительной простоты. Изготовленные из современных коррозионностойких полимеров, наши пластиковые регулирующие клапаны благодаря мембранной конструкции без трения обеспечивают точную и надёжную работу в самых разных применениях — от сельскохозяйственного орошения и линий питьевой воды до промышленных процессов. Это разумное и долговечное решение для современного управления водными ресурсами.
ОБЩИЕ ХАРАКТЕРИСТИКИ
Клапаны быстрого сброса давления — это важное защитное устройство, предохраняющее трубопроводы от разрушительных скачков давления (гидроудара), которые часто возникают при быстром пуске или остановке насосов.
Клапан непрерывно контролирует давление на входе и при превышении заданного пользователем значения мгновенно открывается, быстро сбрасывая избыточное давление.
Его ключевая особенность — гидравлически управляемое закрытие: открытие происходит мгновенно, а закрытие — намеренно медленно и плавно. Это предотвращает возникновение вторичных волн давления и защищает всю систему.
После возвращения давления к норме клапан автоматически закрывается, обеспечивая надёжное герметичное уплотнение.
| Материал корпуса клапана | PA6GFR30 |
| Материал мембраны | Натуральный каучук |
| Минимальное рабочее давление | 1 бар / 14,5 фунт/дюйм² |
| Максимальное рабочее давление | 10 бар / 145 фунт/дюйм² |

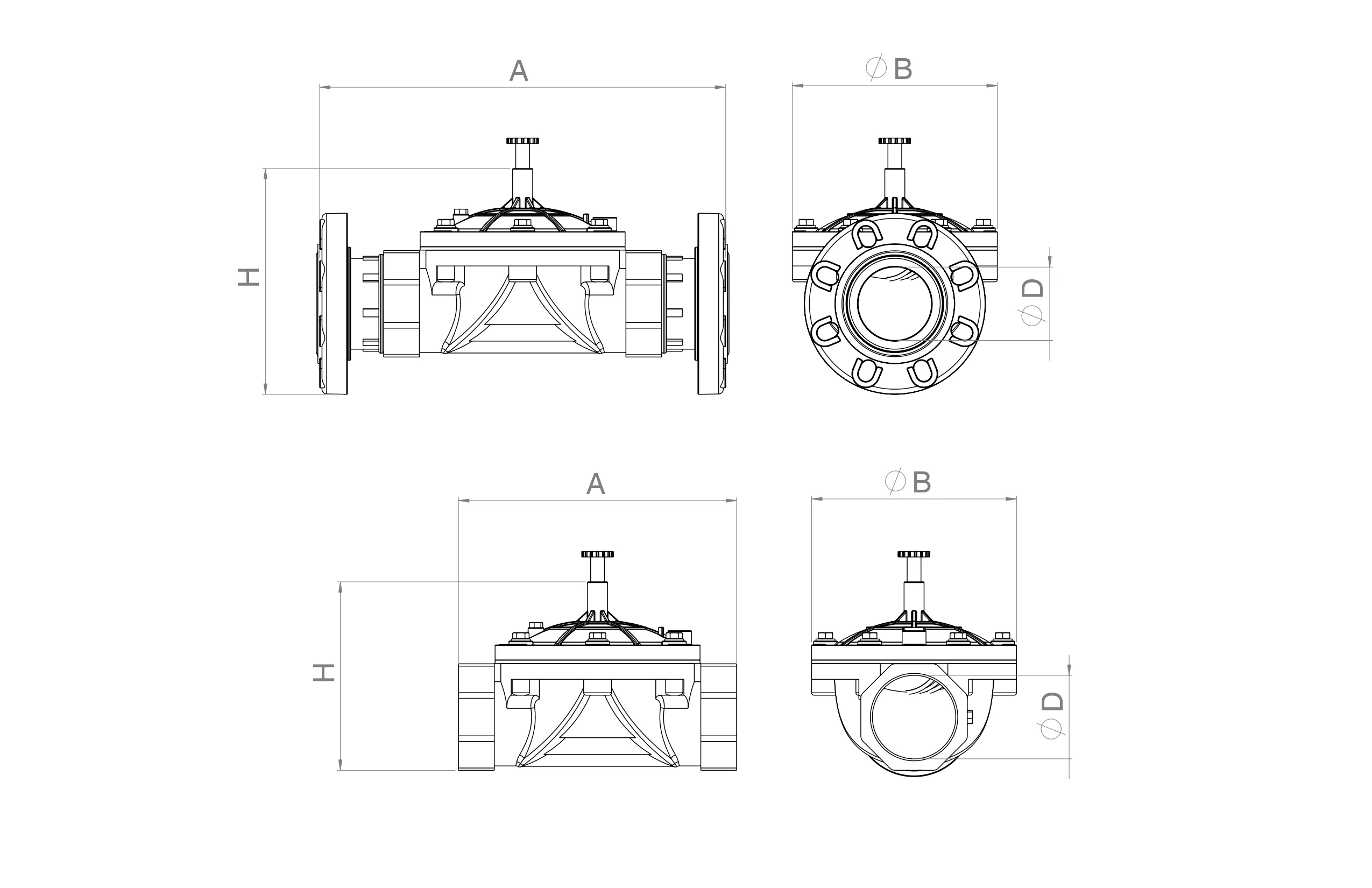

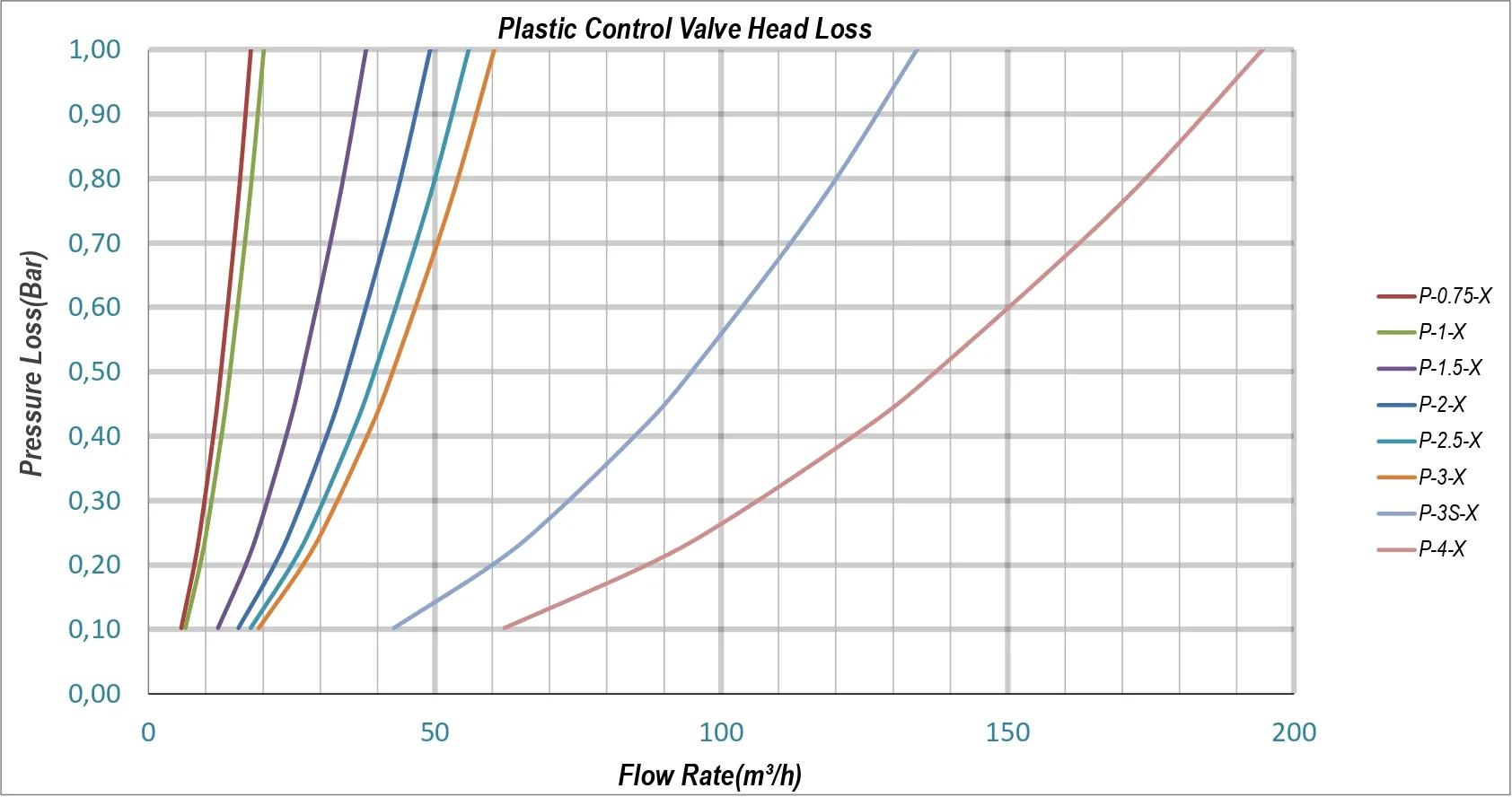

| АРТИКУЛ | Вход/Выход (D) | Тип соединения | Тип клапана | Размеры (мм) | Макс. расход | Диапазон рабочего давления | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| дюйм | DN | A | H | B | м³/ч | GPM (US) | бар | °C (°F) | |||
| P-0.75-X | 3/4 | 20 | Резьбовое | Прямоточный | 140 | 92 | 90 | 9 | 40 | 1-10 | 60(140) |
| P-1-X | 1 | 25 | Резьбовое | Прямоточный | 140 | 92 | 90 | 11 | 48 | 1-10 | 60(140) |
| P-1.5-X | 1 1/2 | 40 | Резьбовое | Прямоточный | 216 | 140 | 133 | 25 | 110 | 1-10 | 60(140) |
| P-2-X | 2 | 50 | Резьбовое | Прямоточный | 216 | 140 | 133 | 28 | 123 | 1-10 | 60(140) |
| P-2.5-X | 2 1/2 | 65 | Резьбовое | Прямоточный | 236 | 155 | 133 | 30 | 132 | 1-10 | 60(140) |
| P-3-X | 3 | 80 | Резьбовое | Прямоточный | 236 | 155 | 200 | 33 | 145 | 1-10 | 60(140) |
| Фланцевое | 396 | 204 | |||||||||
| P-3S-X | 3 | 80 | Резьбовое | Прямоточный | 350 | 232 | 258 | 70 | 308 | 1-10 | 60(140) |
| Фланцевое | 510 | 269 | |||||||||
| P-4-X | 4 | 100 | Резьбовое | Прямоточный | 350 | 237 | 258 | 110 | 484 | 1-10 | 60(140) |
| Фланцевое | 520 | 284 | |||||||||
