SWRO'nun güvenilirliği, suyun membrana ulaşmasından önce belirlenir
SWRO genellikle membran performansı, işletme basıncı ve tuz tutma oranıyla anlatılır. Oysa hattın ne kadar kararlı çalışacağı, deniz suyunun membranlara ulaşmadan önce nasıl şartlandırıldığına da bağlıdır.
Alım yapısı kum, silt, askıda organik madde ve küçük kabuk parçalarını hatta taşıyabilir. Bu yük sabit değildir: gelgit, fırtına, mevsimsel alg çoğalması ve alım çevresindeki faaliyetlerle değişir. Tek bir "tipik" numuneye göre tasarlanan bir ön arıtma sistemi, işletmede çok farklı bir partikül yüküyle karşılaşabilir.
Mühendislik sorusu "filtre ne kadar ince olmalı?" değil; "bu filtre neyi, hangi deniz suyu koşulunda ve hangi hidrolik payla korumalı?" sorusudur.
Tanımlı partikül yükünü kontrol etmek
- Filtrasyon derecesinin kapsadığı askıda partikülleri tutmak
- Pompaları, vanaları ve sonraki arıtma kademesini korumak
- Sonraki kademeyi işletme koşulları içinde tutmaya yardımcı olmak
- Temizleme sırasında akışı sürdürmek
Hattın diğer kademelerine ait görevler
- Tuz giderimi: RO kademesinin görevidir
- Kolloid ve çözünmüş organik madde kontrolü: ilgili ön arıtma kademeleri
- Biyolojik aktivitenin yönetimi: ilgili ön arıtma ve kimyasal şartlandırma adımları
- SDI hedefinin tek başına sağlanması
Alım tipi, filtrenin karşılaşacağı yükü belirler
Aynı debi ve aynı filtrasyon derecesi, iki farklı alım yapısında çok farklı davranabilir. Seçime, filtreye ulaşacak partikülün karakterini anlamakla başlanır.
Değişken, organik ve lifli yük
Alım borusu veya kanalıyla doğrudan denizden çekilen su; ızgaradan geçen alg parçaları, organik madde ve küçük kabuk parçaları taşıyabilir. Fırtına ve alg dönemlerinde yük kısa sürede artabilir.
Alg çoğalması yalnızca elekte tutulabilecek parçacık yükünü artırmaz; kolloidal maddeler ve çözünmüş organik bileşikler de sonraki arıtma kademelerini zorlayabilir. Otomatik elek filtre, seçilen filtrasyon derecesinin tutabildiği parçacıkları yönetir. Daha küçük veya çözünmüş yüklerin kontrolü ise ham su özelliklerine göre belirlenen diğer ön arıtma kademelerinin görevidir.
- Filtre açısından kritik olan
- Pik yükte temizleme sıklığı, temizleme döngüsünün yükü karşılayıp karşılamadığı ve alımdaki klorlama uygulamasının filtreye etkisi.
Daha kararlı, mineral ağırlıklı yük
Zemin içinden süzülerek gelen su genellikle daha düşük organik yük taşır; ancak kum ve ince mineral partiküller hatta ulaşabilir. Kuyu performansı zamanla değişebilir.
- Filtre açısından kritik olan
- Aşındırıcı partiküllerin elek elemanı ve temizleme bileşenleri üzerindeki etkisi; kum yükü yüksekse filtre öncesinde ek bir ayırma kademesine ihtiyaç olup olmadığı.
SWRO hattında otomatik elek filtrasyonun görevleri
Basitleştirilmiş bir SWRO hattı; alım ve kaba ızgara, otomatik ön filtrasyon, UF veya konvansiyonel ön arıtma, kartuş filtrelerle son güvenlik filtrasyonu ve yüksek basınç pompası ile RO membranlardan oluşur. Otomatik elek filtrenin ana görevleri alım sonrası ve UF öncesi korumadır. Gerçek sıralama; alım yapısına, ham su kalitesine ve ekipman tedarikçilerinin şartlarına göre değişir. Görev noktalarına tıklayın.
Kesikli çerçeveler (A ve B), otomatik elek filtre için projeye göre seçilebilen alternatif konumlardır: A, kaba ızgaradan sonra ve korunacak ekipmandan önce; B, UF veya çok ortamlı filtrenin hemen önündedir. Projeye göre biri veya uygun tasarımda ikisi birlikte bulunabilir. Şema tek bir zorunlu tesis düzeni değildir; gerçek proses dizilimi projeye göre değişir.
Otomatik elek filtrenin bu görevleri, RO öncesi son güvenlik filtrasyonunun yerine geçtiği anlamına gelmez; son kademe ilgili membran tedarikçisinin şartlarına göre tasarlanır.
Ham su kalitesine bağlı olarak ön arıtma hattında koagülasyon–flokülasyon ve çözünmüş hava flotasyonu (DAF) gibi ilave kademeler bulunabilir. Özellikle yüksek alg yüklerinde bu adımlar, UF veya çok ortamlı filtrasyon öncesinde değerlendirilir. Otomatik elek filtrenin konumu ve filtrasyon derecesi, bu kademelerle birlikte ele alınmalıdır.
Alım sonrası koruma: gelen yükü yönetmek
Kaba ızgara büyük atıkları tutar; ızgaradan geçen kum, organik madde, küçük kabuk parçaları ve askıda partiküller ise hattın geri kalanına ilerler. Bu noktadaki otomatik elek filtre, filtrenin çıkışında yer alan pompaları, vanaları, ölçüm ekipmanını ve sonraki ön arıtma kademesini bu yükten korumaya yardımcı olur. Filtrenin önünde yer alan pompalar ise bu korumanın kapsamında değildir.
Tasarımın asıl sınavı ortalama gün değil, yüksek yük olayıdır: fark basıncının ne hızla yükseldiği, temizlemenin buna yetişip yetişmediği ve bu sırada sonraki prosese yeterli akışın kalıp kalmadığı.
Değerlendirilecekler
- Fırtına, alg çoğalması ve mevsimsel dönemlerdeki pik yük
- Pik yükte temizleme sıklığı ve temizleme suyu miktarı
- Temizleme için gereken basınç ve drenaj kapasitesi
- Temizleme, bakım veya arıza durumunda yedeklilik
- Alım klorlaması varsa filtrenin klor maruziyeti
UF veya çok ortamlı filtre öncesi: sonraki kademeyi korumak
Bazı UF sistemleri entegre bir ön filtreyle gelir; harici ön filtrasyon ise UF tedarikçisinin şartına göre gerekebilir. Gerekli olduğunda otomatik elek filtre, membran modüllerine iri partiküllerin girmesini önleyen bu koruma adımını üstlenebilir ve fark basıncı veya zaman ayarına göre kendini temizler.
Çok ortamlı filtre (DMF) içeren konvansiyonel hatlarda da amaç aynıdır: yatağa ulaşan partikül yükünü sınırlamak. Filtrasyon derecesi, evrensel bir mikron rakamına göre değil, sonraki sistemin tedarikçi şartına ve gerçek partikül profiline göre seçilir.
Değerlendirilecekler
- UF sisteminde entegre ön filtre olup olmadığı ve tedarikçinin harici ön filtrasyon şartı
- Filtre basınç kaybının besleme pompası ve UF besleme basıncına etkisi
- UF geri yıkama döngülerinden kaynaklanan debi değişimleri
- Filtre temizleme suyunun hattın su dengesine etkisi
- Ham su koşulları değiştiğinde kademenin davranışı
Mikron rakamı sadece başlangıçtır
Aynı filtrasyon derecesine sahip iki filtre, sahada farklı davranabilir. Efektif elek alanı, eleman yapısı, akış dağılımı ve temizleme mekanizması; fark basıncını ve filtrenin partikül biriktikçe nasıl tepki verdiğini belirler. Seçim, birbirine bağlı beş değişkenle birlikte yapılır.
Partikül profili ve yükü
Hangi partiküller var ve olumsuz koşullarda konsantrasyonları nasıl değişiyor? Ortalama bulanıklık, pik dönemi anlatmaz.
Debi ve mevcut basınç
Ünite hangi debiyi karşılamalı ve sonraki kademe ne kadar basınç kaybını kabul edebilir?
Filtrasyon alanı ve yükleme
Efektif elek alanı, gereken debi ve beklenen katı birikim hızı için uygun mu?
Temizleme koşulları
Kurulum noktasında güvenilir temizleme için yeterli basınç ve uygun bir drenaj düzeni var mı?
Süreklilik ve yedeklilik
Bir ünite temizlenirken, izole edildiğinde veya bakımdayken hat ne yaşar?
Hedef en küçük rakam değil, kararlı süreçtir
Gereğinden ince bir derece, hattın performansını artırmadan temizleme ihtiyacını ve basınç kaybını yükseltebilir. Fazla kaba bir derece ise korunan ekipmanı açıkta bırakır.
Temizleme döngüsü, tasarımın kendisidir
Elek yüzeyinde partikül biriktikçe fark basıncı (ΔP) yükselir. Ayarlanan eşiğe veya zaman ayarına ulaşıldığında otomatik temizleme devreye girer, elemanı temizler ve filtrasyon devam eder. Aşağıdaki şema, farklı işletme koşullarında bu döngünün nasıl göründüğünü niteliksel olarak gösterir.
Şema niteliksel bir gösterimdir; eksenler gerçek bir tesisin ölçüm değerlerini yansıtmaz.
Bu nedenle kontrol sistemi, operatörün fark basıncı ve temizleme sıklığı eğilimlerini izleyebileceği şekilde kurgulanmalıdır. Bu iki değerden birindeki kalıcı artış, alım suyunda bir değişime veya ön arıtma hattının başka bir noktasındaki bir soruna işaret edebilir.
Deniz suyu, malzeme kararını da değiştirir
Filtrasyon performansı tasarımın yalnızca bir parçasıdır. Deniz suyu ve kıyı ortamı, yalnızca basınçlı gövdeyi değil, montajın tamamını etkileyen korozyon riskleri getirir.

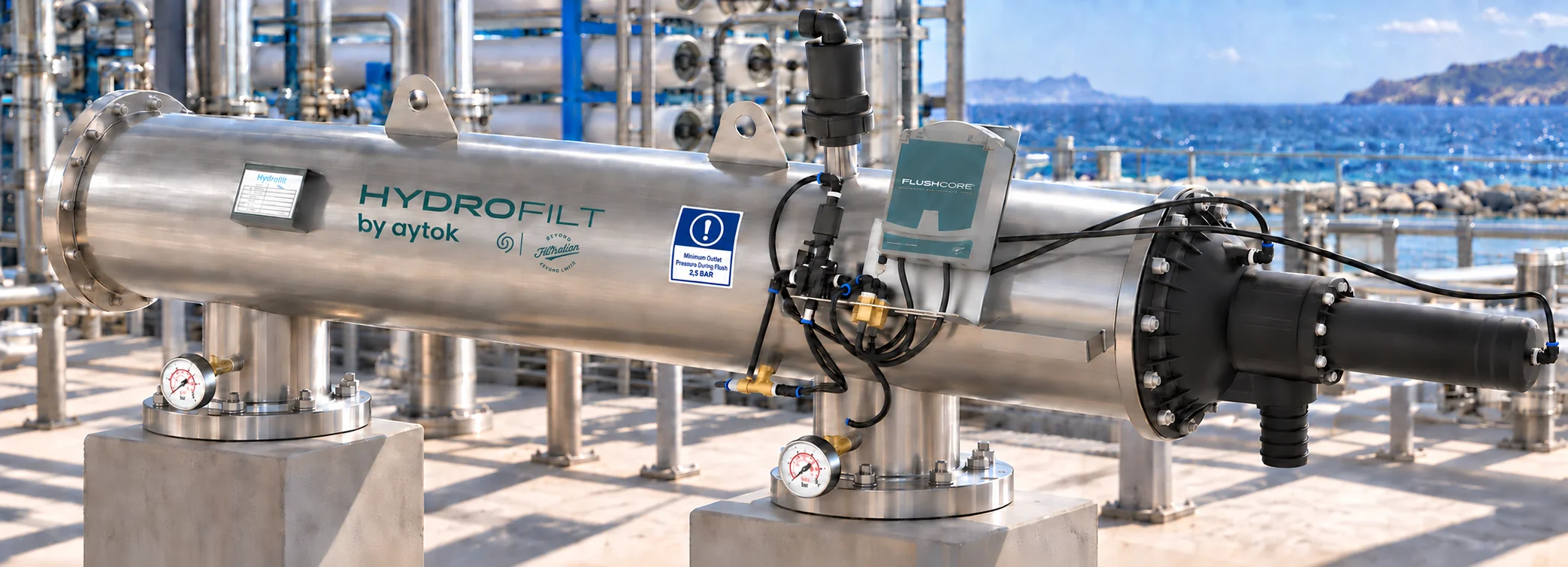

Aytok, desalinasyon ön filtrasyonu uygulamalarındaki otomatik elek filtreler için SS316L paslanmaz çelik malzeme seçeneği sunar. SS316L deniz suyunda, özellikle dar aralık ve durgunluk bulunan bölgelerde, korozyona karşı koşulsuz güvence vermez; uygunluğu su kimyası ve işletme koşullarına göre doğrulanır.
Nihai konfigürasyon, bu doğrulamanın ardından onaylanır. Gövde, elek elemanı, iç temizleme bileşenleri, contalar ve bağlantı elemanları farklı maruziyetlerle karşılaşabilir; bu nedenle her biri ayrı ayrı gözden geçirilir. Tam bir malzeme listesi ve saha koşulları, konfigürasyonun onayı için birlikte ele alınır.
Gövde
Basınç taşıyan gövde, deniz suyuyla sürekli temas halindedir ve kıyı ortamında dış yüzeyden de etkilenir.
- İç yüzeyin sürekli ve duruş dönemindeki maruziyeti
- Kaynak bölgeleri ve yüzey işlemleri
- Açık alan kurulumunda tuzlu hava maruziyeti
Elek elemanı
Filtrasyonun gerçekleştiği yüzeydir; hem deniz suyuna hem de tuttuğu partiküllerin mekanik etkisine maruz kalır.
- İnce açıklıklarda korozyonun filtrasyon derecesine etkisi
- Kum gibi aşındırıcı partiküllerin mekanik etkisi
- Temizleme sırasındaki mekanik yükler
İç temizleme bileşenleri
Hareketli parçalar, gövdeden farklı bir mekanik ve kimyasal ortamda çalışır; güvenilir temizleme bu bileşenlerin durumuna bağlıdır.
- Hareketli parçalar ile yatak ve mil bölgelerinin maruziyeti
- Farklı metallerin temas ettiği noktalar
- Temizleme sıklığının bileşen aşınmasına etkisi
Conta ve bağlantı elemanları
Dar aralıklı temas bölgeleri, deniz suyu uygulamalarında ayrıca değerlendirilmesi gereken noktalardır.
- Conta malzemesinin klor ve sıcaklıkla uyumu
- Flanş ve cıvata bağlantılarındaki dar aralıklar
- Bakım sırasında sökülüp takılan elemanların durumu
Temiz su debisine değil, kararlı işletmeye göre tasarlayın
Bir filtre, elemanı temizken gereken debiyi karşılayıp elek yüklendikçe sorun çıkarabilir. SWRO ön arıtmasında kritik tablo; filtre girişindeki mevcut basıncı, temizlemenin başladığı fark basıncını, etkili temizleme için gereken basıncı ve sonraki kademeye kalması gereken basıncı birlikte içerir.
Hidrolik denge
Temizleme suyu ve drenaj kapasitesi, hattın hidrolik dengesine dahil edilir. Filtre çapı ve debi tek başına bu soruları yanıtlamaz.
Kesintisiz hizmet
Kesintisiz hizmet gerekiyorsa çoklu ünite düzeni ve izolasyon vanaları, tek bir ünitenin temizleme veya bakım durumunu karşılayacak şekilde kurgulanır.
Eğilim izleme
Fark basıncı ve temizleme sıklığı eğilimleri, alım suyundaki değişimin ve hattaki sorunların erken göstergesidir; kontrol sistemi bunları görünür kılmalıdır.
Duruş ve yeniden devreye alma
Duruş dönemlerinde filtrede kalan suyun durumu ve yeniden devreye alma adımları, hem malzeme hem de işletme güvenilirliği açısından önceden tanımlanır.
Filtreyi belirlemeden önce yanıtlanması gereken yedi soru
Bu soruların yanıtları; projede alım sonrası korumanın mı, UF veya çok ortamlı filtre öncesi korumanın mı, yoksa ikisinin birlikte mi gerektiğini ortaya koyar. Projeniz için yanıtını bildiğiniz soruları işaretleyin.
Ekibimizle paylaşmanız gerekenler
Elinizdeki verileri gönderin; eksik veri sorun değil, neyi ölçmeniz gerektiğini birlikte belirleyebiliriz.
Sık sorulan sorular
Otomatik elek filtre deniz suyundaki tuzu veya çözünmüş maddeleri tutar mı?
SWRO hattında otomatik elek filtre nereye yerleştirilir?
Deniz suyu ön filtrasyonu için hangi malzeme seçeneği sunuluyor?
Teknik değerlendirme için hangi bilgiler gerekir?
Önce deniz suyunu tanıyın, sonra filtreyi tasarlayın
Etkili SWRO ön arıtması, tanımlı koruma görevlerinden oluşan bir dizidir. Alım suyu verinizi, proses akış şemanızı ve sonraki ekipmanın şartlarını paylaşın; mühendislik ekibimiz uygun otomatik elek filtrasyon görevini ve SS316L malzeme seçeneğinin projenize uygunluğunu değerlendirsin.
