YD Serisi - Metal Y Tipi Disk Filtreler
Damla & Mikro Sulama Damla & Mikro Sulama
Sera Sulaması Sera Sulaması
Peyzaj Sulaması Peyzaj Sulaması
İçme Suyu Ön Filtrasyon İçme Suyu Ön Filtrasyon
Pivot Sulama Pivot Sulama
Proses & Soğutma Suyu Proses & Soğutma Suyu
Atık Su Geri Dönüşümü Atık Su Geri Dönüşümü

Temizlik Süreci


Manometreler aracılığıyla izlenen basınç farkı filtrenin tıkalı olduğunu gösterdiğinde manuel temizlik gereklidir. Temizleme işlemi, sistemin kapatılması ve filtrenin tamamen basınçsız hale getirilmesiyle başlar. Basınçsız hale getirildikten sonra, filtre kapağı çıkarılır ve disk kartuşu dışarı alınır. Kartuş üzerindeki sıkıştırma vidası gevşetilerek disklerin ayrılması sağlanır, böylece basınçlı su disk yüzeylerini etkili bir şekilde temizleyebilir ve birikmiş kirleticileri uzaklaştırabilir. Temizleme işleminden sonra, diskler tekrar sıkıştırılır ve yeniden birleştirilir, kartuş yeniden takılır ve filtre güvenli bir şekilde kapatılır. Sistem daha sonra tekrar kullanıma alınır.

Çalışma Prensibi


Filtre, suyu bir dizi filtre diskinden geçirerek çalışır. Çalışma sırasında, kirleticiler disklerin dış yüzeyinde birikir ve akışı kademeli olarak kısıtlar. Bu birikim, filtre giriş ve çıkışı arasında bir basınç farkı oluşturur. Doğru ve güvenilir performans sağlamak için, basınç farkı 0,7 bar'a ulaştığında filtre temizlenmelidir.

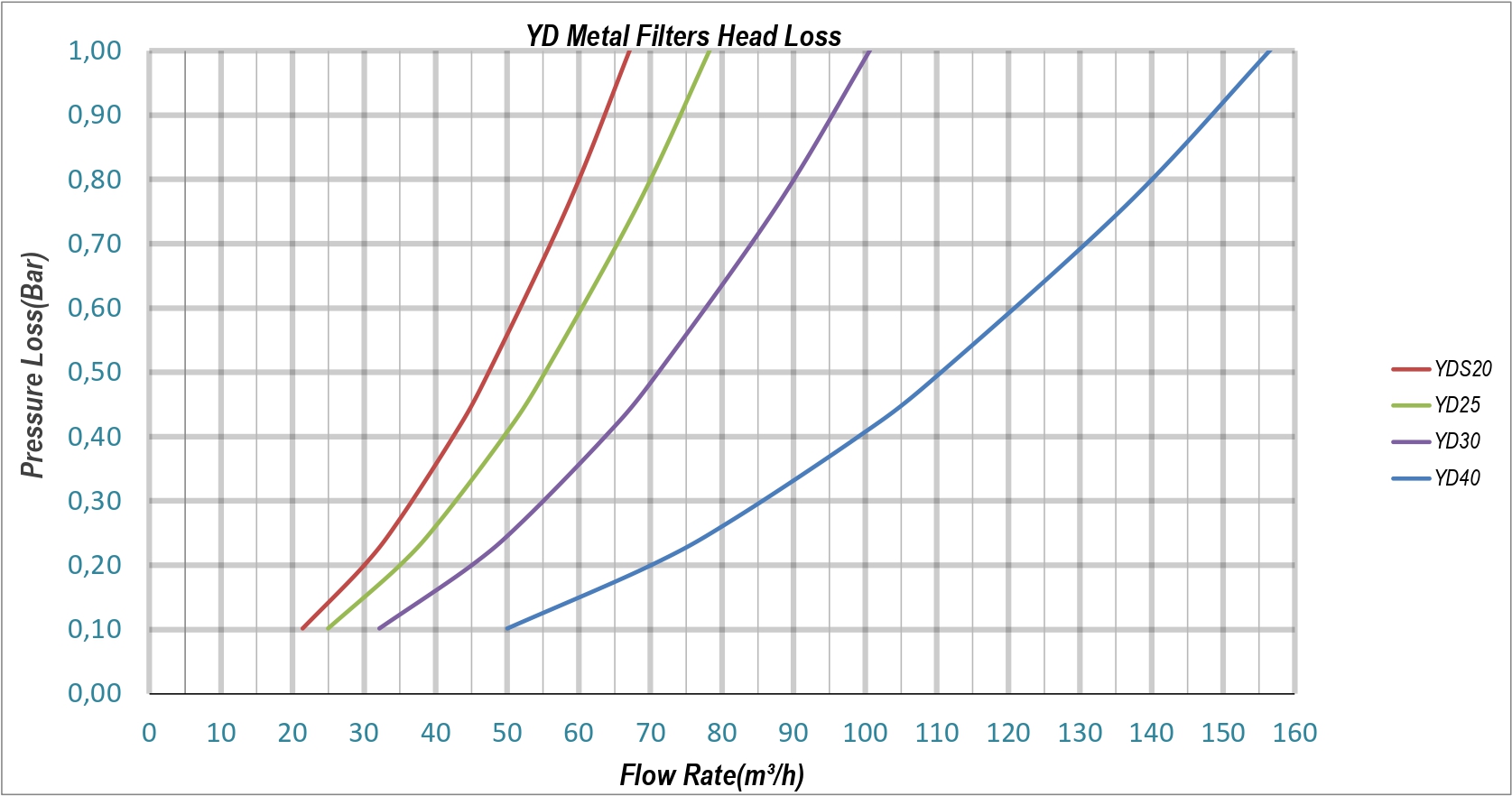

Teknik Tablo Görseli

YD Serisi - Metal Y Tipi Disk Filtreler

local_offer YD

AVANTAJLAR

Az Bakım Gerektirir Az Bakım Gerektirir
Ekonomik Ekonomik
Düşük Basınç Kaybı Düşük Basınç Kaybı
Dayanıklı Dayanıklı
Sistem Koruması Sistem Koruması
Kompakt Tasarım Kompakt Tasarım
Hassas Filtrasyon Hassas Filtrasyon

Y-şekilli çerçevede sağlamlık için tasarlanmıştır.

Dayanıklı metal Y gövde üzerine inşa edilen Aytok Manuel Y Tipi Disk Filtre, kompakt ve aerodinamik bir tasarımda yapısal sağlamlığı verimli disk filtrasyonuyla birleştirir. Basınç altında güvenilir performans için tasarlanan bu filtre, disk filtrasyon elemanı sayesinde tutarlı filtrasyon sağlayarak değişken ve zorlu su koşulları için idealdir. Motoru, enerji tüketimi ve minimum bakım gereksinimleri olmadan, bu sağlam filtre sadeliği uzun ömürlü performansa dönüştürür. Verimlilik dayanıklılıkla buluştuğunda, Y gövde sağlamlığını korur.

GENEL ÖZELLİKLER

Gövde Malzemesi S235JR
Kartuş Malzemesi PP
Maksimum Çalışma Basıncı 8 bar; 116 Psi
Maksimum Çalışma Sıcaklığı 60 °C; 140°F
Filtreleme Hassasiyeti 20, 50, 100, 130, 200 μ (mikron)
Boyama Yöntemi Elektrostatik Toz Boya
Boya Kaplama Malzemesi Epoksi-Polyester

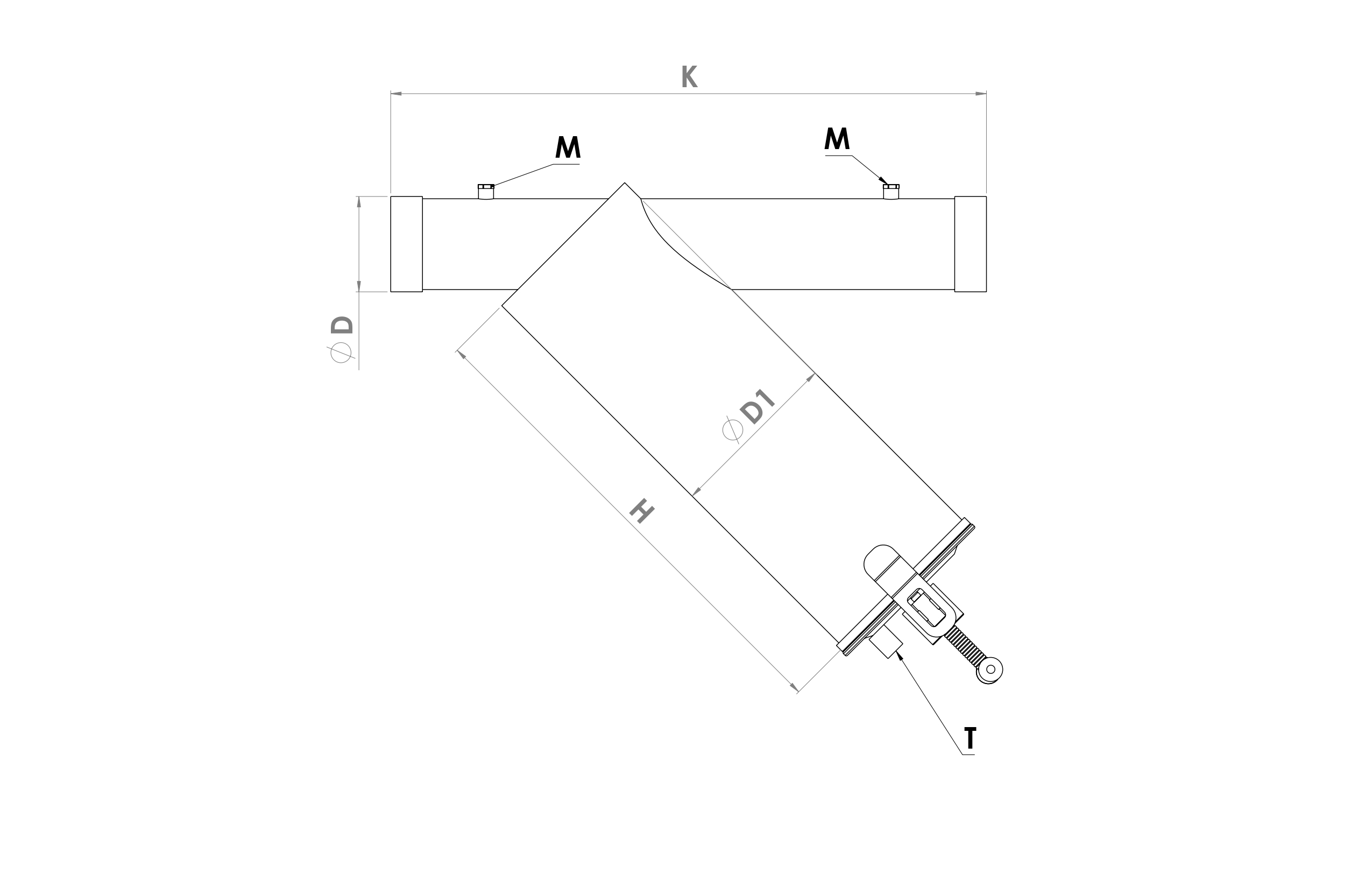

Teknik Çizim Görseli
KOD D D1 M T K H Debi Ağırlık
(kg)
İnç (mm) m³/h GPM(US)
YDS20 2 6 1/4 1/2 520 400 30 132 16
YD25 2 1/2 8 1/4 3/4 590 400 35 154 20
YD30 3 8 1/4 3/4 590 515 45 198 24
YD40 4 8 1/4 3/4 670 625 70 308 29

Bize Mesaj Gönderin

Bizimle iletişime geçmek için aşağıdaki formu doldurun.

Ürün Detayı

YD Serisi - Metal Y Tipi Disk Filtreler

YD Serisi - Metal Y Tipi Disk Filtreler

local_offer YD
Damla & Mikro Sulama Damla & Mikro Sulama
Sera Sulaması Sera Sulaması
Peyzaj Sulaması Peyzaj Sulaması
İçme Suyu Ön Filtrasyon İçme Suyu Ön Filtrasyon
Pivot Sulama Pivot Sulama
Proses & Soğutma Suyu Proses & Soğutma Suyu
Atık Su Geri Dönüşümü Atık Su Geri Dönüşümü

GENEL ÖZELLİKLER

Gövde Malzemesi S235JR
Kartuş Malzemesi PP
Maksimum Çalışma Basıncı 8 bar; 116 Psi
Maksimum Çalışma Sıcaklığı 60 °C; 140°F
Filtreleme Hassasiyeti 20, 50, 100, 130, 200 μ (mikron)
Boyama Yöntemi Elektrostatik Toz Boya
Boya Kaplama Malzemesi Epoksi-Polyester

Temizlik Süreci

Manometreler aracılığıyla izlenen basınç farkı filtrenin tıkalı olduğunu gösterdiğinde manuel temizlik gereklidir. Temizleme işlemi, sistemin kapatılması ve filtrenin tamamen basınçsız hale getirilmesiyle başlar. Basınçsız hale getirildikten sonra, filtre kapağı çıkarılır ve disk kartuşu dışarı alınır. Kartuş üzerindeki sıkıştırma vidası gevşetilerek disklerin ayrılması sağlanır, böylece basınçlı su disk yüzeylerini etkili bir şekilde temizleyebilir ve birikmiş kirleticileri uzaklaştırabilir. Temizleme işleminden sonra, diskler tekrar sıkıştırılır ve yeniden birleştirilir, kartuş yeniden takılır ve filtre güvenli bir şekilde kapatılır. Sistem daha sonra tekrar kullanıma alınır.

Çalışma Prensibi

Filtre, suyu bir dizi filtre diskinden geçirerek çalışır. Çalışma sırasında, kirleticiler disklerin dış yüzeyinde birikir ve akışı kademeli olarak kısıtlar. Bu birikim, filtre giriş ve çıkışı arasında bir basınç farkı oluşturur. Doğru ve güvenilir performans sağlamak için, basınç farkı 0,7 bar'a ulaştığında filtre temizlenmelidir.

AVANTAJLAR

Az Bakım Gerektirir Az Bakım Gerektirir
Ekonomik Ekonomik
Düşük Basınç Kaybı Düşük Basınç Kaybı
Dayanıklı Dayanıklı
Sistem Koruması Sistem Koruması
Kompakt Tasarım Kompakt Tasarım
Hassas Filtrasyon Hassas Filtrasyon

Güçlü Filtrasyon, Zeki Tasarım.

Y-şekilli çerçevede sağlamlık için tasarlanmıştır.

Dayanıklı metal Y gövde üzerine inşa edilen Aytok Manuel Y Tipi Disk Filtre, kompakt ve aerodinamik bir tasarımda yapısal sağlamlığı verimli disk filtrasyonuyla birleştirir. Basınç altında güvenilir performans için tasarlanan bu filtre, disk filtrasyon elemanı sayesinde tutarlı filtrasyon sağlayarak değişken ve zorlu su koşulları için idealdir. Motoru, enerji tüketimi ve minimum bakım gereksinimleri olmadan, bu sağlam filtre sadeliği uzun ömürlü performansa dönüştürür. Verimlilik dayanıklılıkla buluştuğunda, Y gövde sağlamlığını korur.

DÖKÜMANLAR

Teknik Çizim Görseli
Teknik Tablo Görseli
KOD D D1 M T K H Debi Ağırlık
(kg)
İnç (mm) m³/h GPM(US)
YDS20 2 6 1/4 1/2 520 400 30 132 16
YD25 2 1/2 8 1/4 3/4 590 400 35 154 20
YD30 3 8 1/4 3/4 590 515 45 198 24
YD40 4 8 1/4 3/4 670 625 70 308 29
